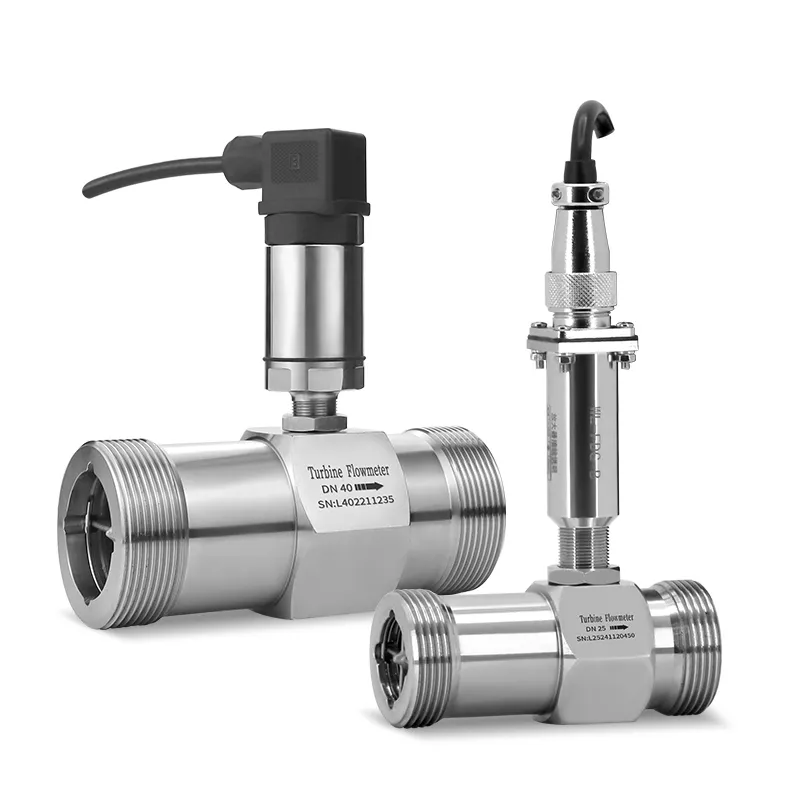

Senzor průtoku turbíny

lwgy turbine flow sensor fits clean low-viscosity liquid, supports thread/flange/clamp connections, outputs pulse/4-20ma/rs485 signals. its nabízí přesnost až ± 0,5%, vynikající opakovatelnost a rychlá reakce splňují potřeby kvantitativní kontroly, monitorování průtoku v kapalném ropném, chemickém, čištění vody a energetickém průmyslu.

vlastnosti snímače průtoku turbíny

vysoká přesnost měření a vynikající opakovatelnost pro čisté tekutiny s nízkou viskozitou
kompaktní tělo senzoru, více typů připojení: závit, příruby, hygienická svorka
rotor z nerezavějící oceli, citlivá reakce na změny rychlosti průtoku
malá ztráta tlaku, minimální odolnost vůči médium potrubí
standardní výstup pulzního signálu, souběžné s průtokovým vysílačem
široký poměr měřicího rozsahu, Stabilní za proměnlivých průtokových podmínek
jednoduchá vnitřní struktura, snadná demontáž pro čištění a údržbu
volitelné protikorózní ptfe zvlhčené díly pro chemické korozní tekutiny

specifikace snímače průtoku turbíny

měřené médium	bez nečistoty, nízká viskozita, nesilně korozní tekutina
norma provádění	senzor průtoku turbíny (jb/T9246-2016)
regulace ověřování	průtokoměr turbín (JJG1037-2008)
instrument caliber and connection method	flange typ připojení: DN15-DN200; typ připojení závitem: DN4-DN50; typ připojení clamp: DN4-DN200; clamp hoop typ připojení: DN4-DN100
flange standard	konvenční standard	hg/t 20592-2009
	ostatní normy	mezinárodní normy příruby potrubí	jako německý din, Americký ANSI, japonské JS
		Domácí standardy pro trubkové příruby	Například normy Ministerstva chemického průmyslu, normy Ministerstva strojírenství
Specifikace závitu	Konvenční specifikace	Anglický trubkový závit (vnější závit)
	Jiné specifikace	Vnitřní závit, kulovitý závit, NPT závit atd.
Třída přesnosti a odpovídající opakovatelnost	Třída přesnosti*1	±1 %R	±0,5 %R	±0,2 %R (vyžaduje se individuální úprava)
	Opakovatelnost	≤0,33 %	≤0,17 %	≤0,07 %
Poměr rozsahu	6:1, 10:1, 20:1
Podmínky ověřování	Zařízení pro ověřování	Zařízení pro ověřování průtoku kapalin metodou etalonového měřidla; Zařízení pro ověření průtoku kapalin metodou statické hmotnosti
	Okolní podmínky	Ambientní teplota: 20℃; Relativní vlhkost: 65%
Provozní podmínky	Teplota média	Standard: -20℃~80℃; T: -40℃~180℃
	Ambientní teplota	-20℃~60℃
	Relativní vlhkost	5%~90%
	Atmosférický tlak	86 kPa~106 kPa
Výstupní funkce	Výstup signálu	Pulsní signál, signál 4–20 mA
	Výstup komunikace	Komunikace RS485, protokol HART
Zdroj pracovního napájení	Vnější zdroj napájení	+24 V stejnosměrného proudu, vhodné pro výstup 4–20 mA, pulsní výstup, RS485 apod.
	Vnitřní zdroj napájení	CM0, CM4 (1 sada lithiové baterie 3,6 V, 19 Ah)
Rozhraní signálního vedení	Typ N	Konektor Hirschmann DIN43650 nebo letecká zásuvka CX165P
	Ucelená řada	Kovová vodotěsná přezka s vnitřním závitem M20×1,5
Zařazení protipožární ochrany	ExdIIC T6 Gb
Zaštitné stupně	IP65 nebo vyšší (možnost přizpůsobení)

diagram of turbine flow sensor

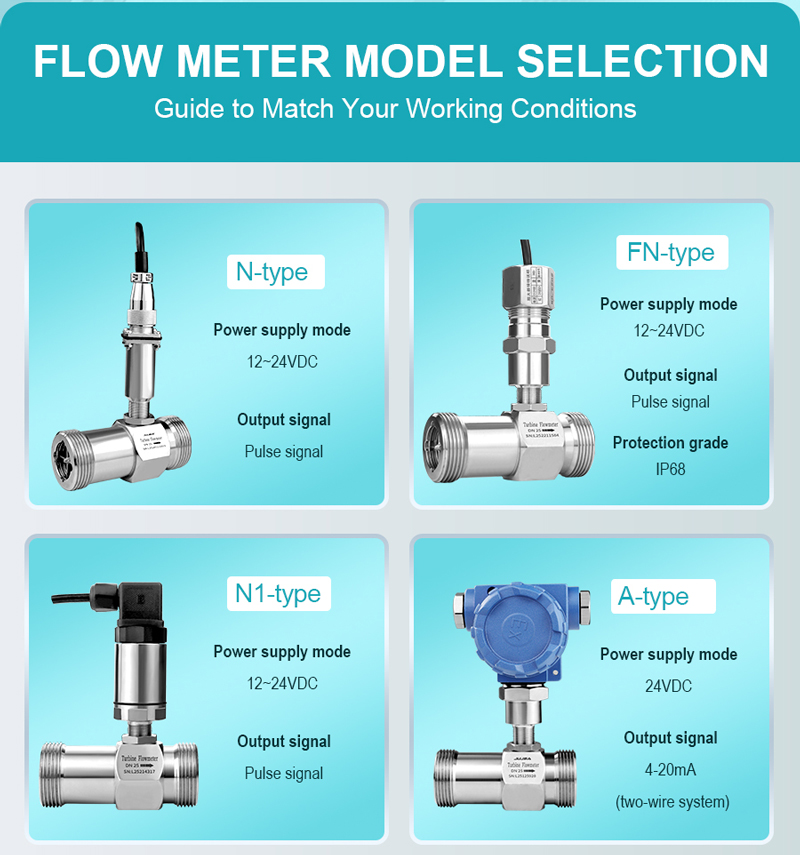

Turbine Flow Sensor for Reed Chain Level Transmitter

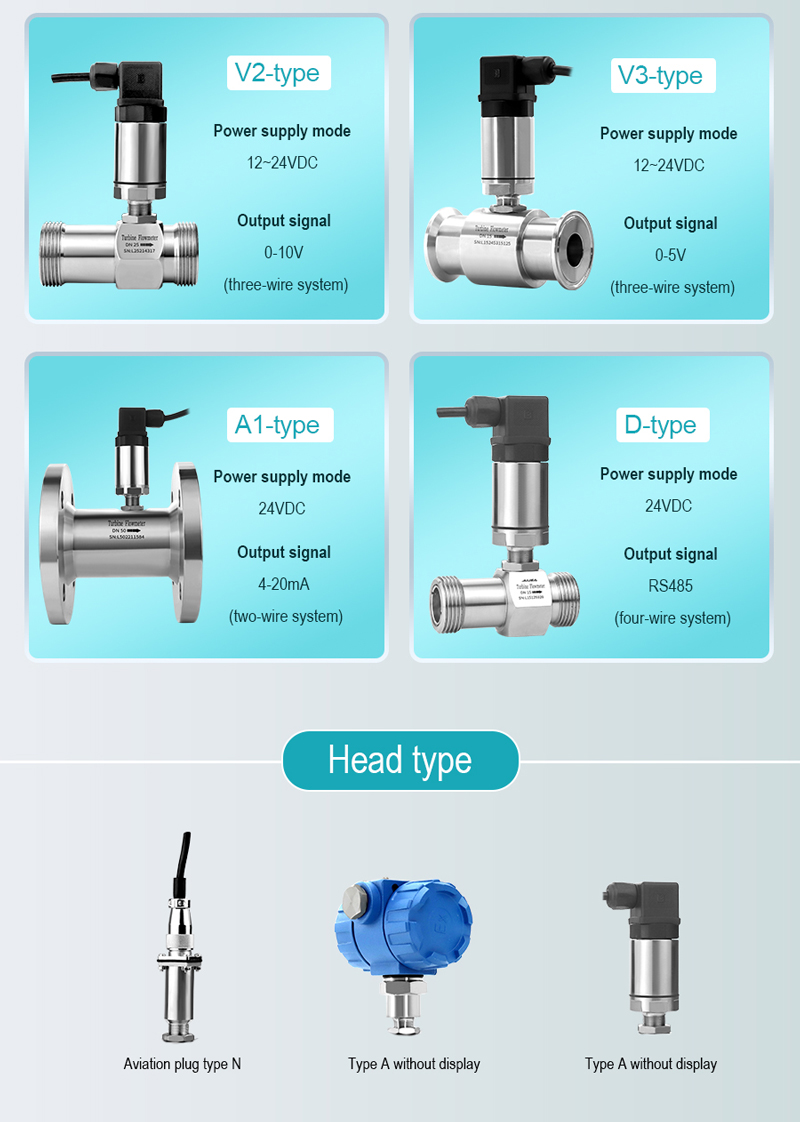

Turbine Flow Sensor for Radiometric Level Measurement

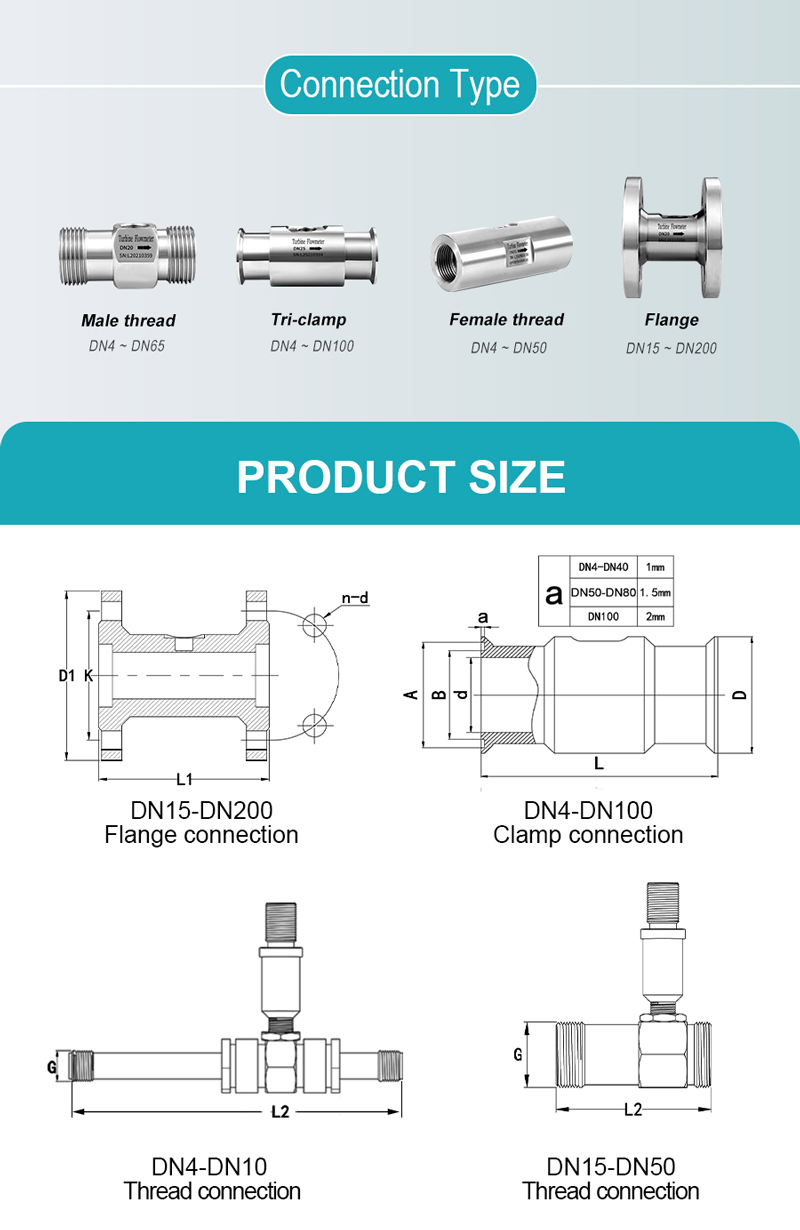

Turbine Flow Sensor for Radioactive Level Transmitter
