Průtokoměr přírubové turbíny

přírubový průtokoměr tekuté turbíny přijímá měření indukce ořezu s plným tělem z nerezavějící oceli a vysokou přesností měření až ± 0,5%. Podporuje DN4-DN200 přírubové připojení, výstupy pulzních, 4-20ma, hart a rs485 signálů, ideální pro čisté tekutiny s nízkou viskozitou, jako je palivo, voda a rozpouštědlo v petrochemických potrubí.

vlastnosti průtokoměru přírubové turbíny

vysoká přesnost až ± 0,5% s vynikající opakovatelnost pro čisté tekutiny s nízkou viskozitou.
kompletní nehrdzavející ocel zvlhčené součásti, odolné proti mírné korozi a oděru.
standardní příruby připojení, dn4 ~ dn200 více velikostí vyhovuje průmyslovým potrubím.
wide turndown ratio, stable measurement across flow changes.
multi-signal output: pulse, 4-20ma, hart and rs485 modbus for control systems.
kompaktní integrovaný návrh, Snadná instalace a kalibrace polních parametrů.
exdiict6 odolný proti výbuchu volitelný, vhodný pro petrochemické hořlavé tekuté místa.

specifikace příruby turbine flow meter

měřené médium	bez nečistoty, nízká viskozita, nesilně korozní tekutina
norma provádění	senzor průtoku turbíny (jb/T9246-2016)
regulace ověřování	průtokoměr turbín (JJG1037-2008)
kaliber přístroje a metoda připojení	typ připojení příruby: DN15-DN200
flange standard	konvenční standard	hg/t 20592-2009
	ostatní normy	mezinárodní normy příruby potrubí	jako německý din, american ansi, japanese js
		domestic pipe flange standards	such as ministry of chemical industry standards, Normy Ministerstva strojírenství
Třída přesnosti a odpovídající opakovatelnost	Třída přesnosti*1	±1 %R	±0,5 %R	±0,2 %R (vyžaduje se úprava na míru)
	Opakovatelnost	≤0,33 %	≤0,17 %	≤0,07 %
Poměr rozsahu	6:1, 10:1, 20:1
Podmínky ověřování	Zařízení pro ověřování	Ověřovací zařízení pro tekutiny metodou etalonového průtokoměru; ověřovací zařízení pro tekutiny statickou hmotnostní metodou
	Okolní podmínky	Ambientní teplota: 20 °C; relativní vlhkost: 65 %
Provozní podmínky	Teplota média	Standard: -20 °C až 80 °C; T: -40 °C až 180 °C
	Okolní teplota	-20 °C až 60 °C
	Relativní vlhkost	5 % až 90 %
	Atmosférický tlak	86 kPa až 106 kPa
Výstupní funkce	Výstup signálu	Pulsní signál, 4–20 mA signál
	Komunikační výstup	RS485 komunikace, HART protokol
Pracovní napájení	Venkovní zdroj napájení	+24 V stejnosměrného proudu, vhodné pro výstup 4–20 mA, pulzní výstup, RS485 atd.
	Vnitřní zdroj napájení	CM0, CM4 (1 sada lithiových baterií 3,6 V, 19 Ah)
Rozhraní signálního vedení	N typ	Hirschmann konektor DIN43650 nebo letecká zásuvka CX165P
	Úplná řada	Kovová vodotěsná přezka s vnitřním závitem M20×1,5
Zařazení proti výbuchu	ExdIIC T6 Gb
Zaštiťující třída	IP65 nebo vyšší (přizpůsobitelné)

diagram flange turbine flow meter

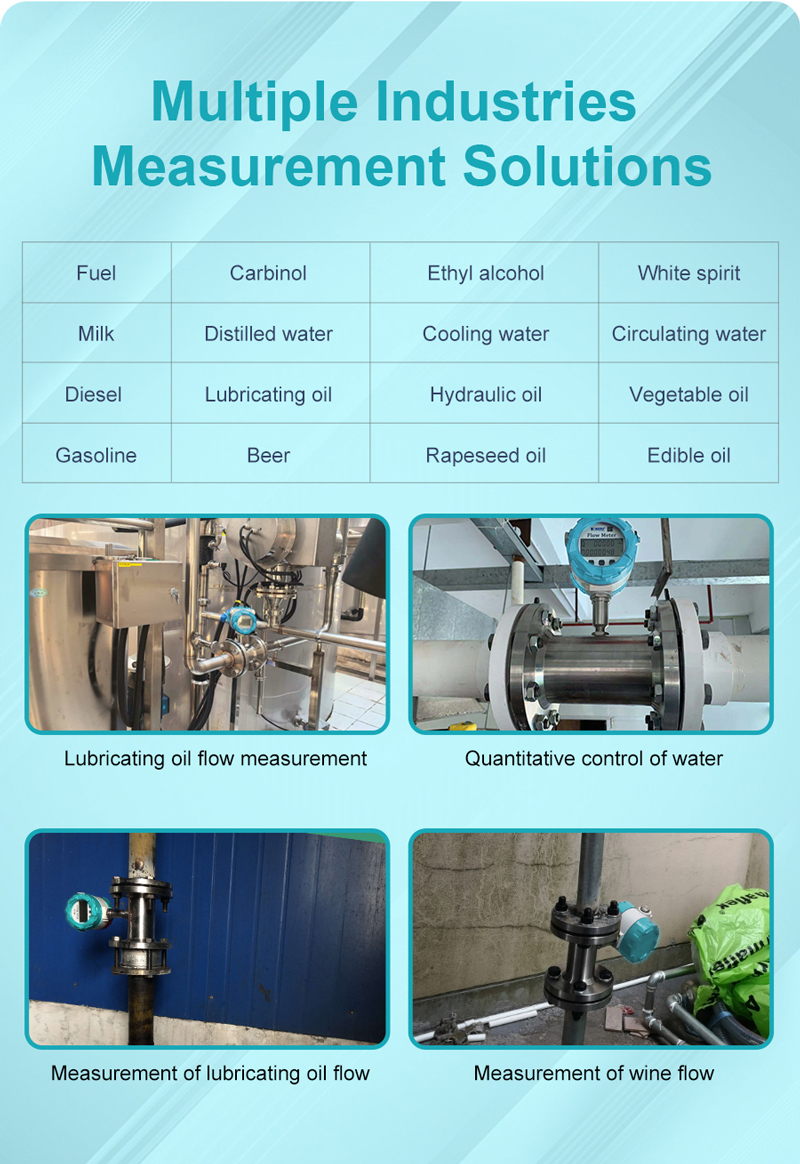

Flange Turbine Flow Meter for Auto Level Measurement

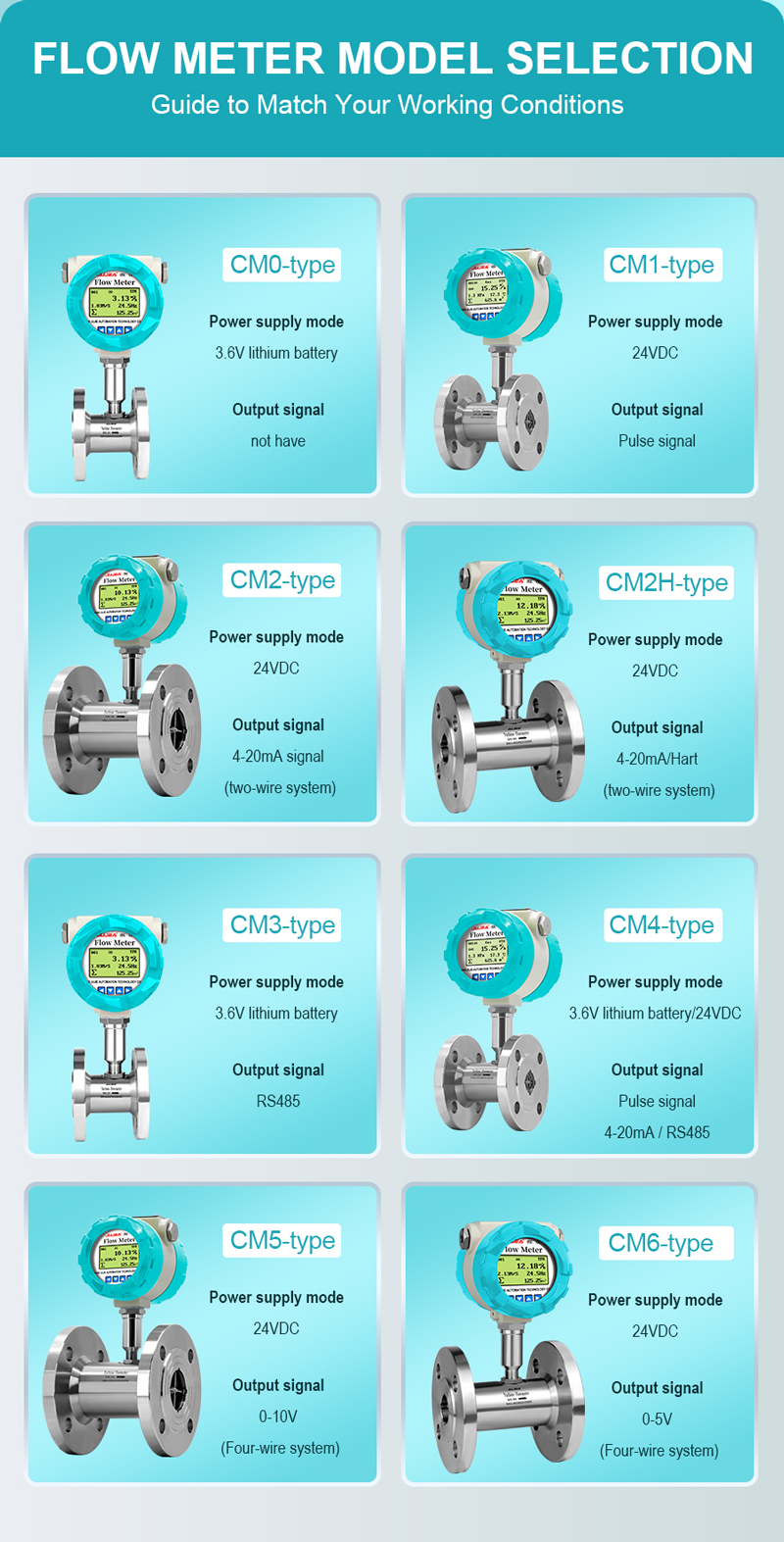

Flange Turbine Flow Meter for Bubble Level Sensor

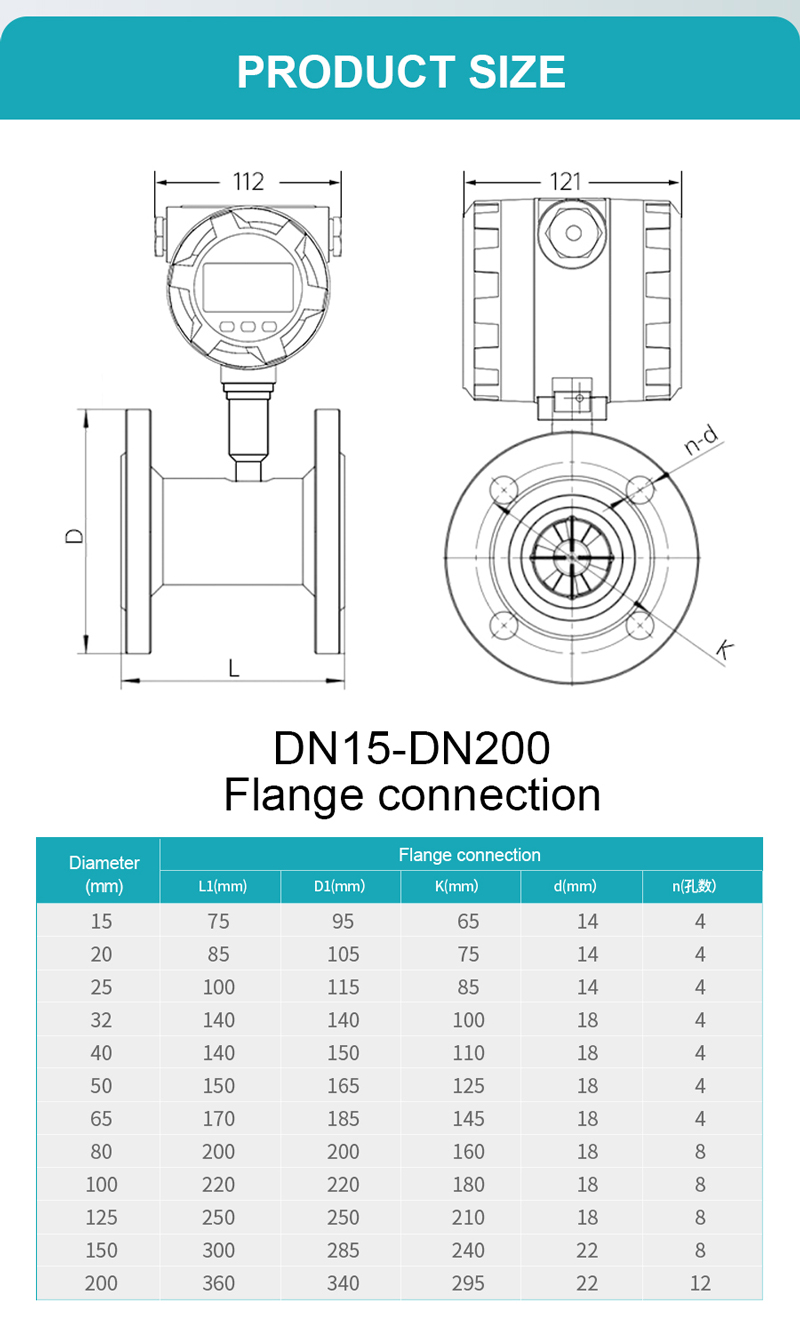

Flange Turbine Flow Meter for Bubble Type Level Transmitter <11
