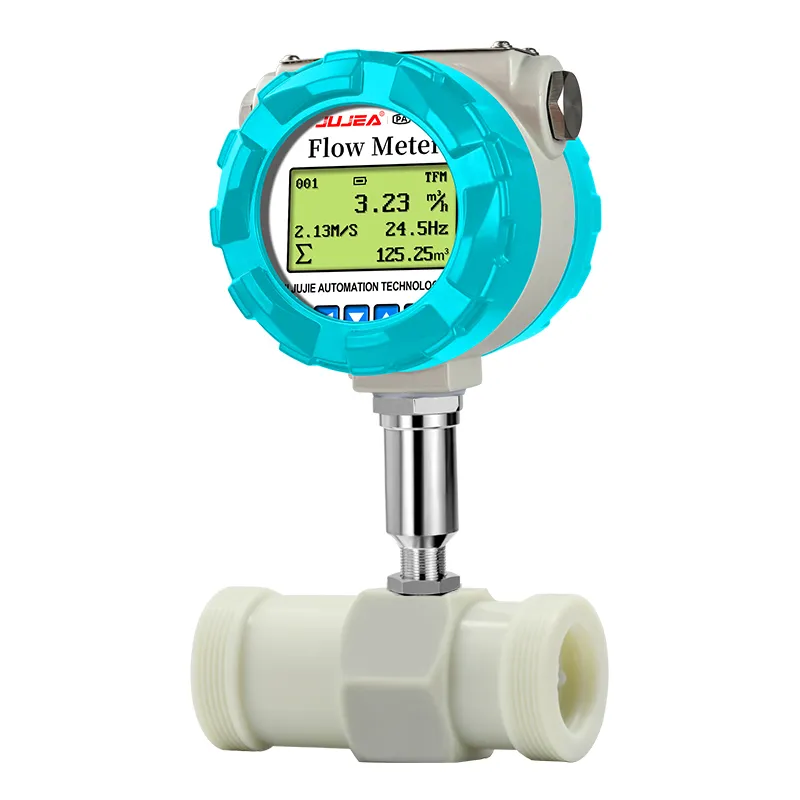

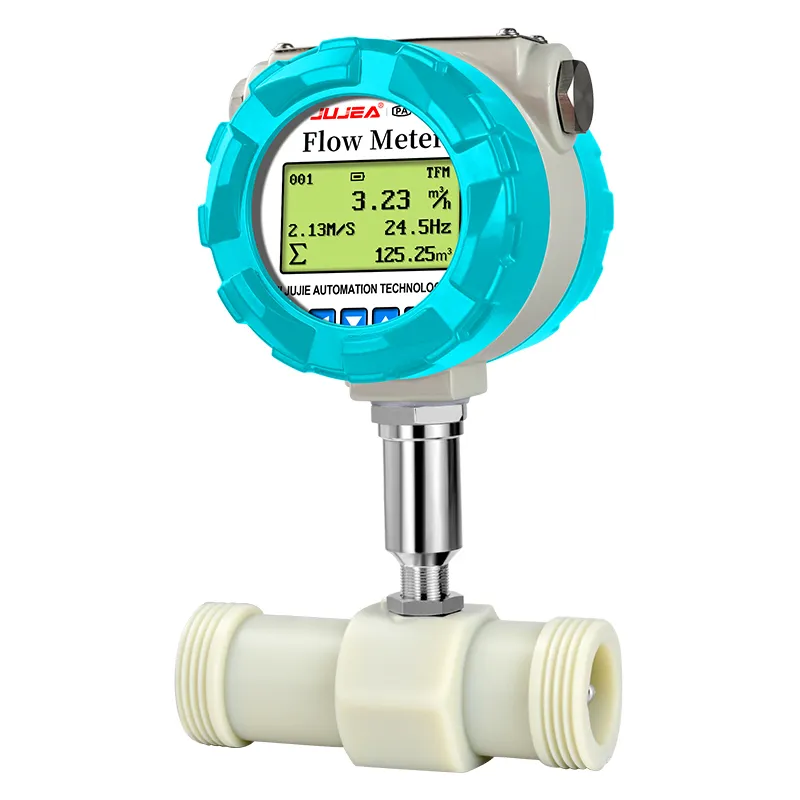

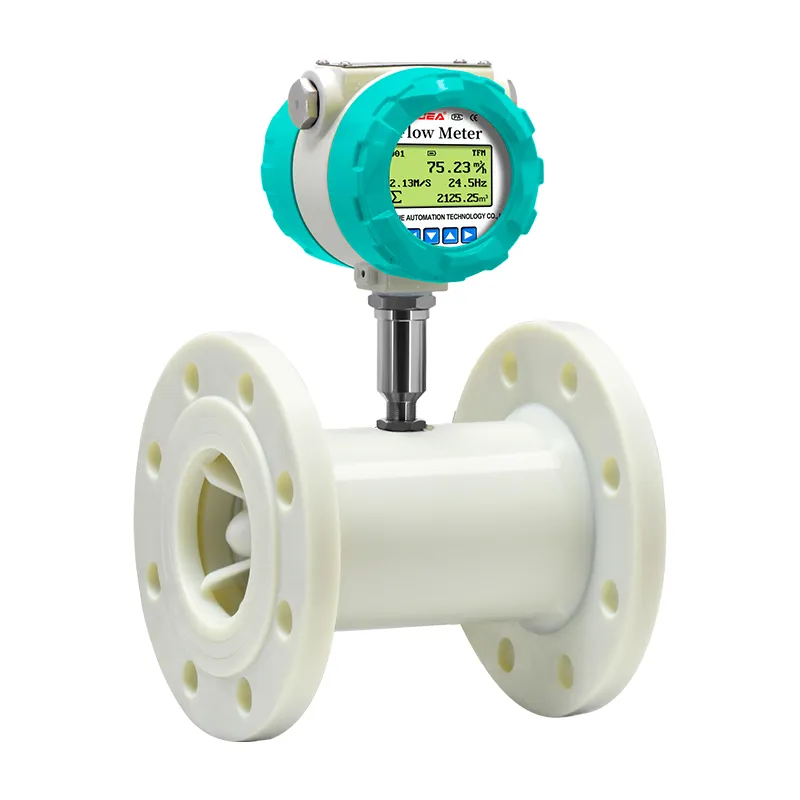

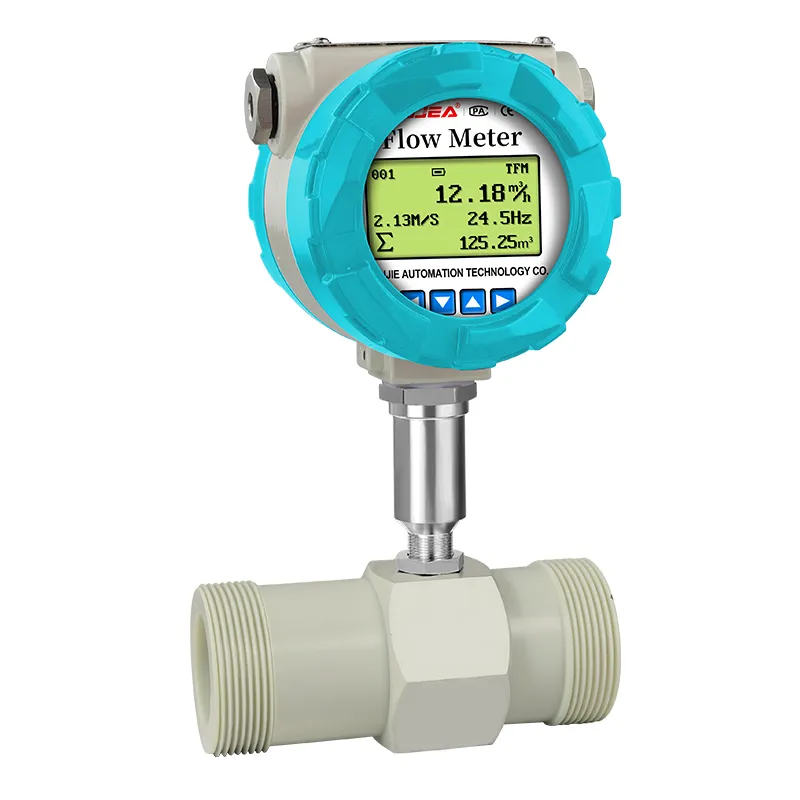

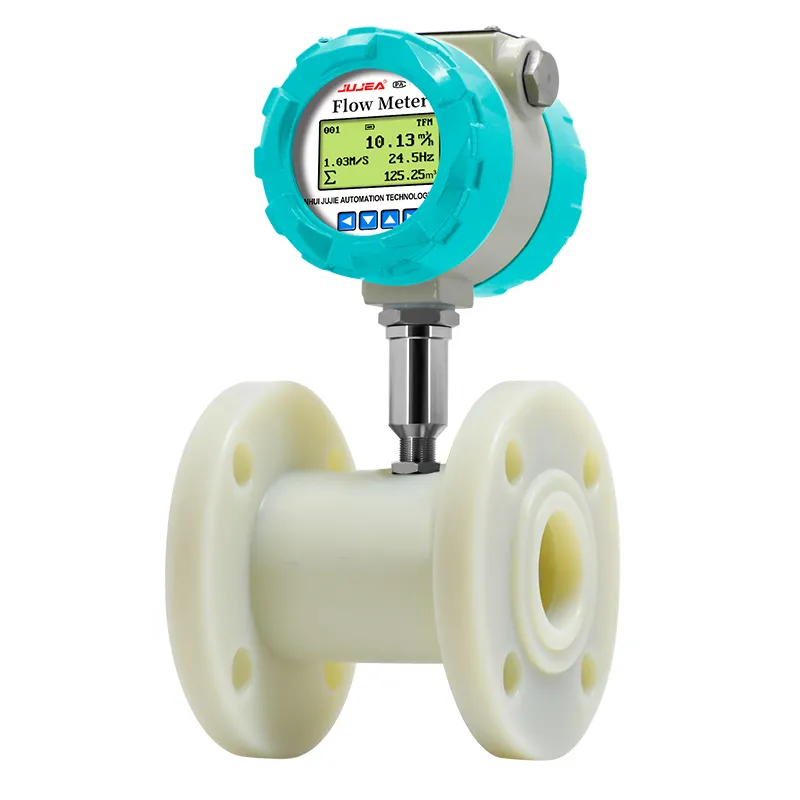

Průtokoměr turbín ptfe

ptfe turbine flow meter with corrosion-resistant ptfe pipe bodies,fully resistant to strong acid and alkali corrosive liquids and other corrosive low-viscosity liquids. Možnosti závitu/příruby jsou k dispozici s výstupy pulsu 4-20ma a rs485 pro chemické potrubí.

vlastnosti průtokoměru turbín ptfe

plné těleso průtoku ptfe, vynikající odolnost vůči silné kyselině, alkalické a korozní tekutiny
dva styly připojení: závit a příruby
korozivzdorný ptfe rotor, bez kovového kontaktu s mediem, výkonnost anti-rust
digitální lcd hlava odolná proti výbuchu, zobrazování rychlosti průtoku a celkového průtoku v reálném čase
více výstupů signálu: puls, 4-20ma, Hart and rs485 modbus for industrial control
lightweight structure, snadné instalace a nízké náklady na údržbu
hladká vnitřní stěna, střední není snadné se držet, vhodné pro čištění potrubí

specification of ptfe turbine flow meter

<126

měřené médium	bez nečistoty, nízká viskozita, nesilně korozní tekutina
norma provádění	senzor průtoku turbíny (jb/T9246-2016)
regulace ověřování	průtokoměr turbín (JJG1037-2008)
instrument caliber and connection method	flange typ připojení: DN15-DN200; typ připojení závitem: DN4-DN50; typ připojení clamp: DN4-DN200; clamp hoop typ připojení: DN4-DN100
flange standard	konvenční standard	hg/t 20592-2009
	ostatní normy	mezinárodní normy příruby potrubí	jako německý din, American ansi, japanese js
		domestic pipe flange standards	such as ministry of chemical industry standards, ministry of machinery standards
thread specification	conventional specification	british pipe thread (external thread)
	další specifikace	vnitřní závit, sférický závit, npt závit,
třída přesnosti a odpovídající opakovatelnost	třída přesnosti * 1	± 1% r	± 0,5% r	± 0,2% r (vyžaduje se přizpůsobení)
	opakovatelnost	≤ 0,33%	≤ 0,17%	≤ 0,07%
rozsah	6:1, 10:1, 20:1
podmínky ověřování	zařízení pro ověřování	zařízení pro ověřování průtoku tekutin standardní metoda; Statická hmotnost zařízení na ověření průtoku tekutin
	podmínky prostředí	teplota okolí: 20 ℃; relativní vlhkost: 65%
provozní podmínky	střední teplota	standard: -20 ℃ ~ 80 ℃; t: -40 ℃ ~ 180 ℃
	okolní teplota	-20 ℃ ~ 60 ℃
	relativní vlhkost	5% ~ 90%
	atmosférický tlak	86kpa ~ 106kpa
výstupní funkce	výstup signálu	pulsní signál, 4-20ma signál
	komunikační výstup	komunikace rs485, hart protokol
pracovní napájecí zdroj	externí napájecí zdroj	+ 24vdc, vhodný pro výstup 4-20ma, výstup pulsu, rs485, etc
	vnitřní napájecí zdroj	cm0, cm4 (1 sada lithiové baterie 3,6 V, 19 Ah)
Rozhraní signálního vedení	Typ N	Konektor Hirschmann DIN43650 nebo letecká zásuvka CX165P
	Ucelená řada	Kovová vodotěsná přezka s vnitřním závitem M20×1,5
Zařazení protipožární ochrany	ExdIIC T6 Gb
Zaštitné stupně	IP65 nebo vyšší (možnost přizpůsobení)

diagram of ptfe turbine flow meter

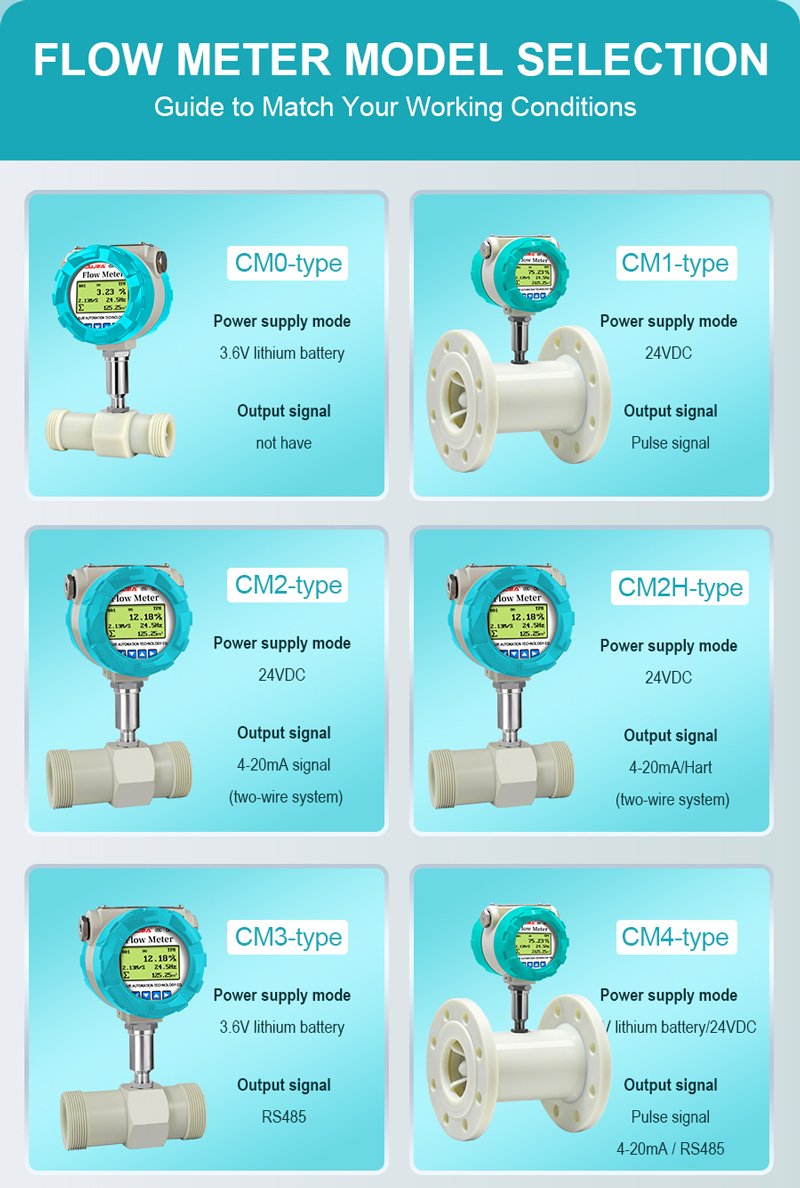

PTFE Turbine Flow Meter for Flow Meter Batch Controller

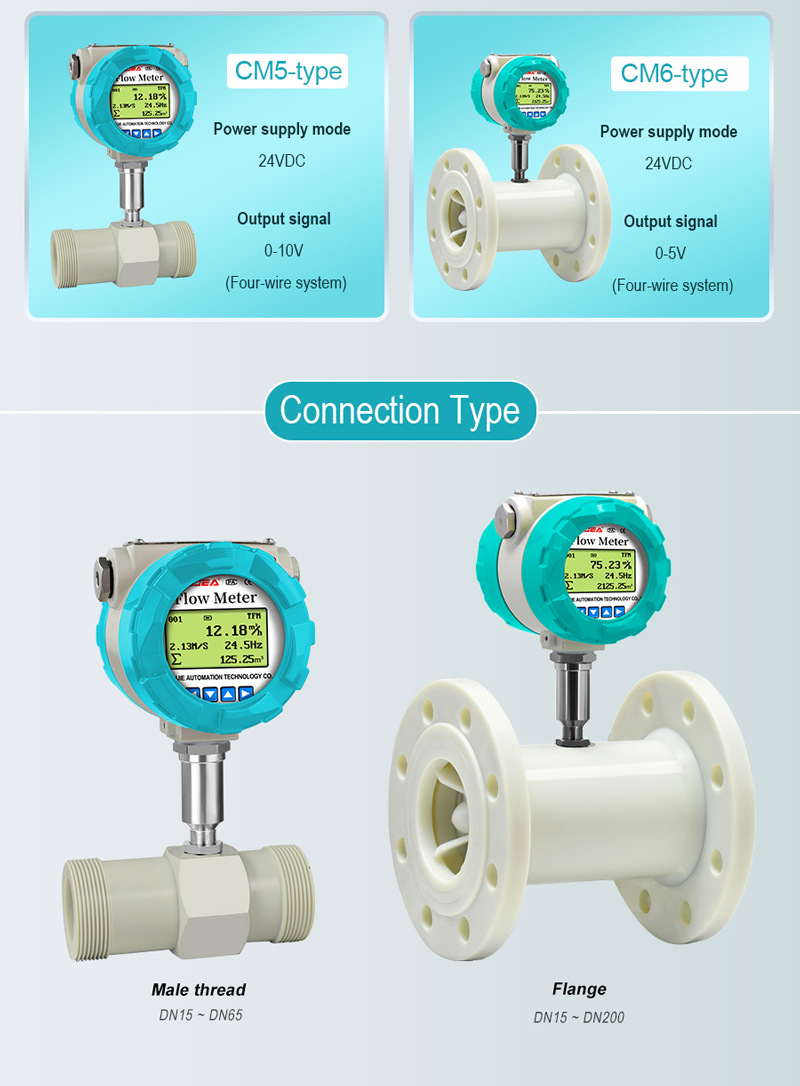

PTFE Turbine Flow Meter for Liquid Batch Controller
