Průtokoměr pro kapaliny s vysokou viskozitou: jak vybrat správnou technologii

měření kapalin s vysokou viskozitou vyžaduje více než odpovídající metru velikosti potrubí. Oleje, pryskyřice, lepidla, povlaky, sirupy a polymery vytvářejí větší odolnost proti průtoku a může se měnit s teplotou. U technologických inženýrů, výrobců zařízení, systémových integratorů, distributorů a průmyslových kupujících by měl být zvolen správný průtokoměr pro kapaliny s vysokou viskozitou podle viskozity, průtoku, tlaku, teploty, přípustná ztráta tlaku, obsah pevných látek, Metoda čištění a zda je zapotřebí hmotnost nebo objemový průtok.

oválné zařízení a coriolisové průtokoměry jsou obvykle silnými výchozími body. Průtokoměry turbín mohou fungovat s čistými tekutinami s nižší viskozitou, ale jejich měření může být ovlivněna zvýšením viskozity. Jujea's published product information similarly positions oval gear meters for high-viscosity media and turbine meters primarily for lower-viscosity liquids.

why viscosity matters in flow measurement

viscosity describes a liquid's resistance to flow. Při zvyšování viskozity je normálně zapotřebí více tlaku pro přesun produktu trubkami a měřicími přístroji. Řada olejů, pryskyřic, sirupů a nátěrů se po zahřátí ztenčí a při chlazení ztloustne.

měřič by proto měl být vyhodnocen v daném provozním rozsahu. Kupující by měli poskytovat viskozitu při minimálních, normálních a maximálních teplotách procesu, a nikoli spoléhat na jednu nominální hodnotu.

high-viscosity applications may also involve deposits, crystallization, entrained air, abrasive particles or frequent cleaning. Materiály měřidla, tesnění, vnitřní průchody a pohyblivé součásti musí být kompatibilní s produktem. Ztráta tlaku je obzvláště důležitá, protože při měření velmi viskózních tekutin mohou vytvářet zvýšenou odolnost jak metrem pozitivního posunu, tak měřicím metrem koriolisu.

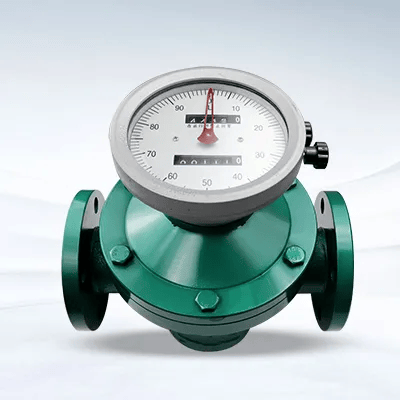

oválné průtokoměry zařízení pro viskózní tekutiny

ovální průtokoměr zařízení je přístroj kladného posunu. Ve měřící komoře se otáčí dva stupně, které opakovaně zachycují a přenášejí pevné objemy kapaliny. Tento přímý objemový princip je vhodný k čištění viskózních kapalin a nízkým průtokomům.

typické aplikace zahrnují:

• mazací olej

• topný olej

• hydraulický olej

• asfalt

• pryskyřice

• sirup

• ink

pro dávkování, přenos, dávkování a totalizaci jsou často zvoleny oválné stupnice. Jejich klíčové výhody zahrnují dobrou citlivost s nízkým průtokem, přímé měření objemu, opakovatelné dávkování a omezenou závislost na dlouhých tratích proti proudu nebo po proudu rovného potrubí.

hlavní omezení je přítomnost pohybujících se stupňů. Tvrdé částice mohou způsobit opotřebení nebo zadržení, zatímco produkty, které krystalizují nebo zanechávají usazeniny, mohou zvýšit požadavky na čištění. Ztráta tlaku musí být rovněž kontrolována, protože velmi husté tekutiny mohou vyžadovat větší tlak čerpadla pro průchod měřicí komory.

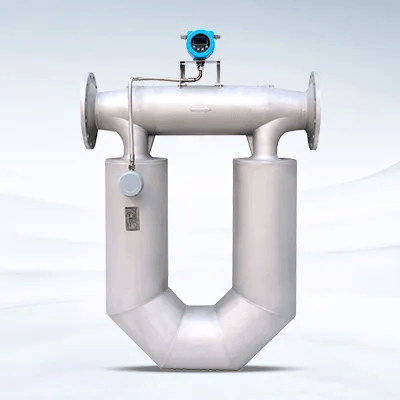

coriolis průtokoměry pro aplikace s vysokou viskozitou

coriolis průtokoměr přímo měří hmotnostní průtok detekováním změn v vibraci jedné nebo více měřicích trubek. Mnoho modelů může také poskytnout hustota, teplotu a vypočtený objemový průtok, zatímco vybrané konstrukce mohou poskytovat měření související s viskozitou.

technologie coriolisu je často upřednostňována, když proces vyžaduje:

• direct mass-flow measurement

• higher measurement accuracy

• informace o hustotě nebo teplotě

• recept a kontrola kvality

• dávkování nebo dávkování

• monitorování měnících se přípravků

lze to považovat za oleje, chemikálie, sirupy, čokoláda, povlaky a jiné viskózní tekutiny. Endress hauser uvádí paliva, surovou ropu, rostlinné oleje, latexu a jiné hrubé produkty mezi běžnými aplikacemi coriolisu.

na rozdíl od oválného zařízení, coriolisový metr nemá rotující měřicí díly. Vysoce viskózní tekutiny však mohou způsobit značnou ztrátu tlaku, takže musí být přezkoumána velikost měřiče, geometrie trubky, provozní teplota a dostupný tlak čerpadla. Přímé konstrukce coriolisu lze zvážit tam, kde je zvláště důležité snižovat ztrátu tlaku.

další důležitý faktor jsou vzduchové bubliny. Zapletený plyn může narušit vibraci měřicí trubky a snížit stabilitu měření. Při instalaci je proto třeba zvážit umístění čerpadla, orientaci potrubí, odplyňování produktu a podmínky plné potrubí.

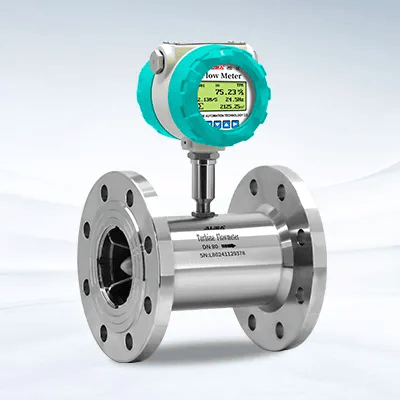

jsou průtokoměry turbín vhodné pro vysokou viskozitu?

průtokoměr turbíny používá tekutou tekutinu k otáčení vnitřního rotoru. Rychlost rotoru souvisí s rychlostí tekutiny, což umožňuje, aby přístroj vypočítal průtok.

pro čisté tekutiny s nízkou viskozitou, jako je voda, lehký olej a rozpouštědla, se běžně používají turbínové měřiče. Při zvyšování viskozity se také zvyšuje tah na rotoru, což může snížit použitelné průtok a měření. Jujea's liquid-flow product information positions turbine flow meters mainly for lower-viscosity fluids.

turbínový měřič může být ještě zvažován, pokud:

• tekutina je čistá

• viskozita je relativně nízká a stabilní

• dostatečná rychlost průtoku je k dispozici

• metr Is sized for the actual fluid

• process conditions remain stable

for heavy oil, tlustá pryskyřice, lepidlo nebo asfalt, ovální zařízení nebo coriolisový metr je obvykle praktickým výchozím bodem.

oval gear vs coriolis průtokoměr

ovální zařízení je často atraktivní pro nákladově efektivní objemové měření čistého, viskózní kapaliny, včetně přenosu oleje, lubrikačních systémů, Dávkování a dávkování.

coriolisový metr je obvykle silnější možnost, když je důležitý přímý hmotnostní průtok, hustota, teplota, vyšší přesnost nebo kontrola receptů. Konečná volba by měla být založena na viskozitě, ztrátě tlaku, rozsahu průtoku a podmínkách instalace.

how to select the right flow meter

before selecting a flow meter, provide:

• kapalný název a složení

• viskozita při provozní teplotě

• minimum, normální a maximální průtok

• provozní tlak a teplota

• velikost potrubí a typ připojení

• přítomnost pevných látek, krystaly nebo vložený plyn

• požadovaný výkon hmotnostního toku nebo objemového průtoku

• přesnost, Požadavky na dávkování a komunikaci

• způsob čištění a přípustná ztráta tlaku

když je produkt čistý a viskózní, objemové měření je přijatelné a výkonnost s nízkým průtokem je důležitá.

zvolte metr průtoku coriolisu, pokud jsou důležité přímé měření hmotnosti, hustota, teplota, kontrola receptů nebo měnící se vlastnosti produktu, A projekt může vyhovovat požadavkům na náklady a pokles tlaku.

rozsah průtoku kapaliny v jujea zahrnuje oválné zařízení a průtokoměry coriolisu, zatímco jeho turbínametry jsou umístěny hlavně pro kapaliny s nižší viskozitou. Sdílet vlastnosti produktu, viskozitu, teplotu, rozsah průtoku, tlak a podmínky instalace, aby bylo možné vyhodnotit nejvhodnější zásadu měření.

frequently asked questions about high-viscosity flow measurement

what flow meter is best for high-viscosity liquids?

oválné kolo a coriolisové metry jsou běžné počáteční body. Oválné zařízení se hodí k čistým, viskózním tekutinám a měření objemu, zatímco coriolisové měry vyhovují přímému hmotnostnímu průtoku a multivariabilnímu měření. can an oval gear flow meter measure resin or heavy oil?

může být vhodný, je-li kapalina kompatibilní s materiálem měřidla, Neobsahuje žádné škodlivé částice a zůstává v rámci přípustné ztráty tlaku.

může coriolisový metr zvládnout měnící se viskozitu?

ano. Měření coriolisu není založeno na rychlosti rotoru, ale stále je třeba kontrolovat ztrátu tlaku, rozsah průtoku, teplotu a chování produktu.

why are turbine meters less suitable for high viscosity?

vyšší viskozita zvyšuje tah na rotoru a může snížit použitelné průtokové rozmezí a měření.

zlepšuje vytápění měření viskózních kapalin?

vytápění často snižuje viskozitu a ztrátu tlaku, Ale měřič, těsnění a procesní připojení musí být vhodné pro provozní teplotu.
