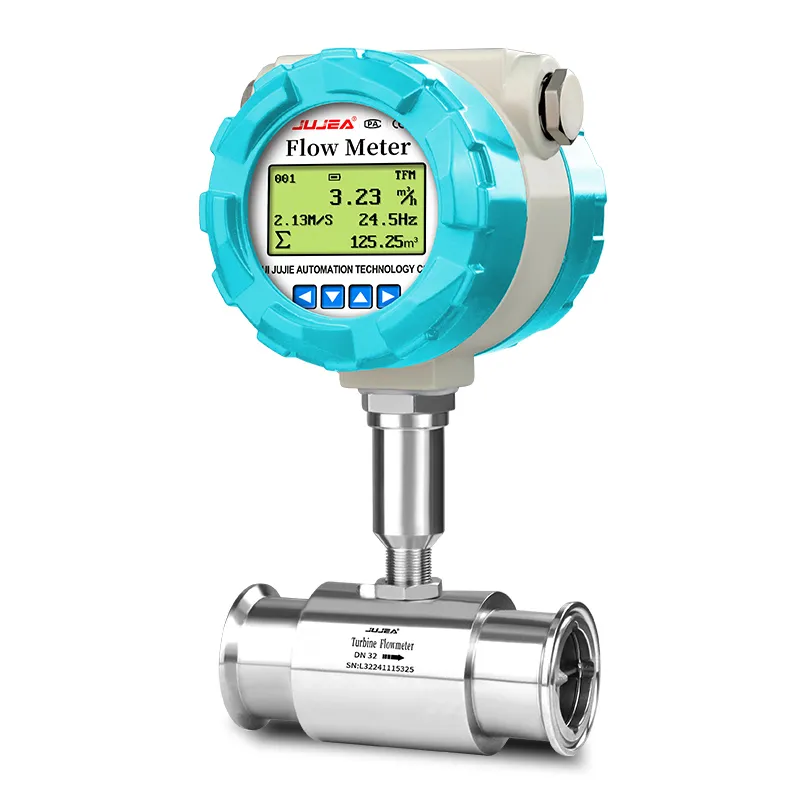

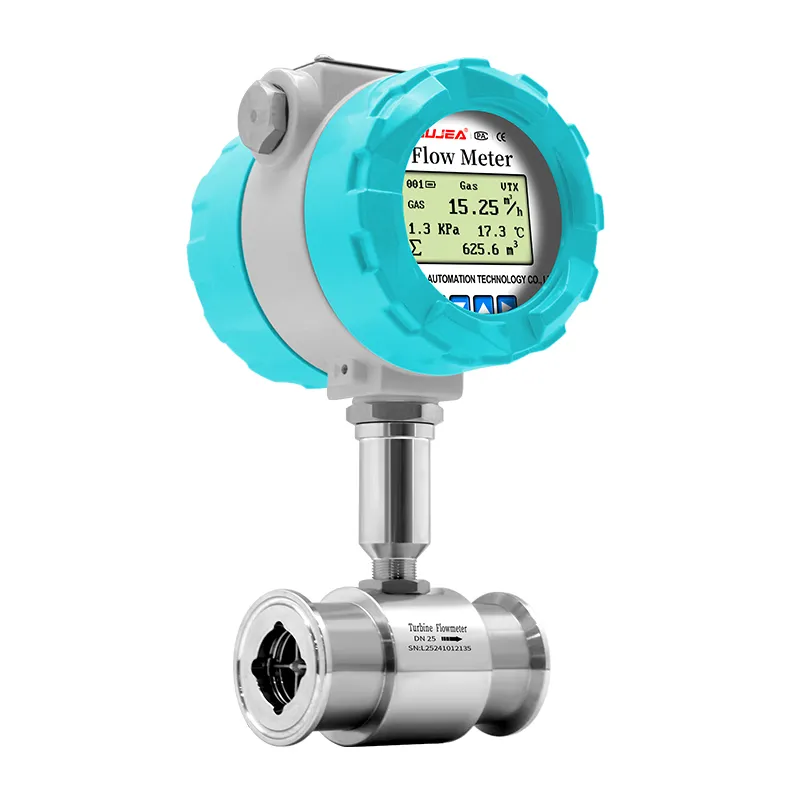

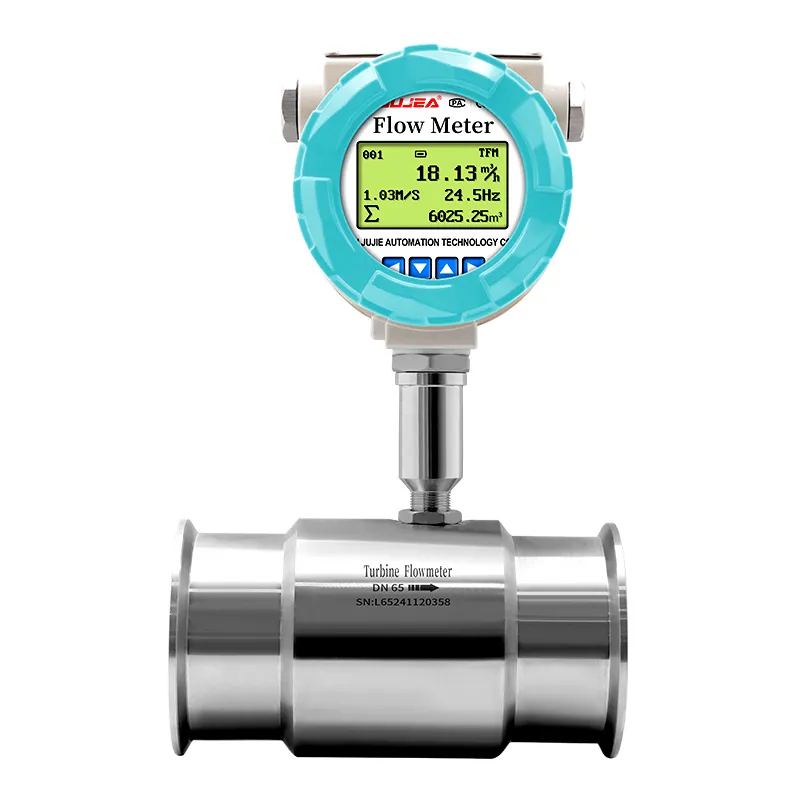

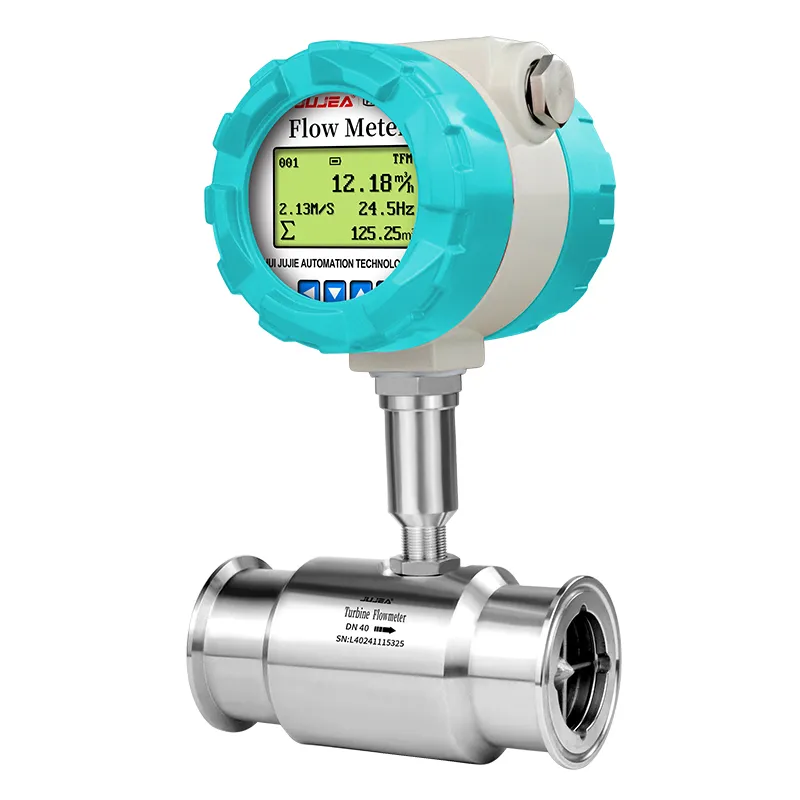

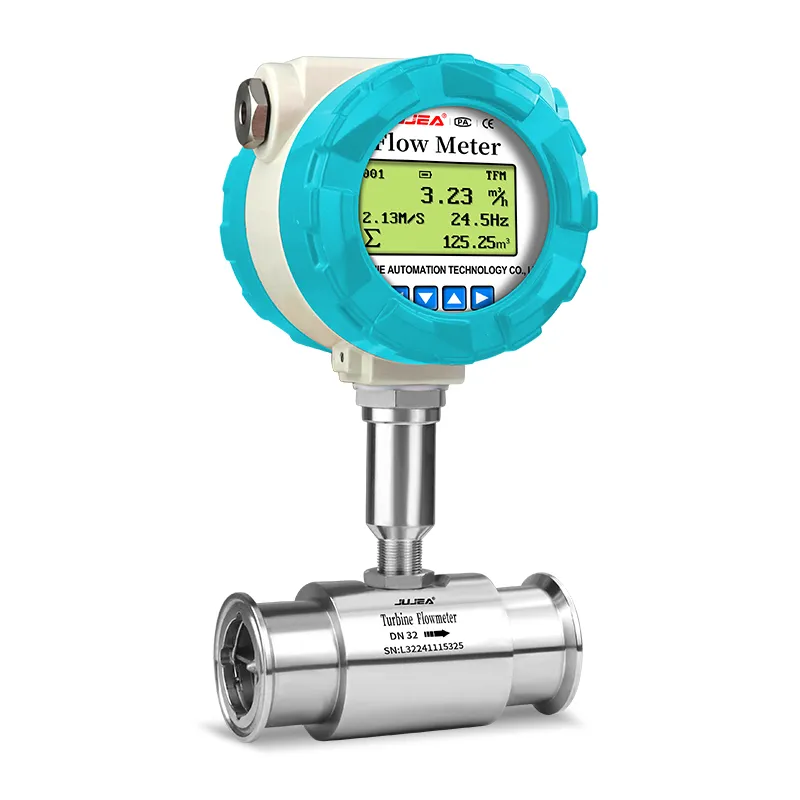

Průtokoměr sklopné turbíny

sanitární clamp turbine flow meter adopts quick clamp connection, all stainless steel body, no dead space. Nabízí vysokou přesnost pro potraviny, nápoje a farmaceutické čisté tekutiny, podporující puls a 4-20ma a rs485 výstup signálu pro sanitární měření potrubí.

vlastnosti průtokoměru clamp turbine

rychlé připojení sanitárního svorku, rychlá demontáž pro pravidelné čištění a sterilizaci.
0,5% high precision, specially designed for food, beverage and pharmaceutical clean liquids.
kompaktní konstrukce dn4 ~ dn100 velikost, snadná instalace a údržba na sanitárních potrubí.
podporuje multisignální přenos pulsu, 4-20ma a rs485.
nízká odolnost proti průtoku, stabilní výkon pro sanitární média s nízkou viskozitou.

specifikace průtokoměru clamp turbine

měřené médium	bez nečistoty, nízká viskozita, nesilně korozní tekutina
norma provádění	senzor průtoku turbíny (jb/T9246-2016)
regulace ověřování	průtokoměr turbín (JJG1037-2008)
nástroj kaliber a metoda připojení	clamp typ připojení: DN4-DN200; clamp hoop typ připojení: DN4-DN100
třída přesnosti a odpovídající opakovatelnost	třída přesnosti * 1	± 1% r	± 0,5% r	± 0,2% r (vyžaduje se přizpůsobení)
	opakovatelnost	≤ 0,33%	≤ 0,17%	≤ 0,07%
rozsah	6:1, 10:1, 20:1
podmínky ověřování	zařízení pro ověřování	zařízení pro ověřování průtoku tekutin standardní metoda; Zařízení pro ověřování průtoku kapalin metodou statické hmotnosti
	Okolní podmínky	Ambientní teplota: 20℃; Relativní vlhkost: 65%
Provozní podmínky	Teplota média	Standard: -20℃~80℃; T: -40℃~180℃
	Ambientní teplota	-20℃~60℃
	Relativní vlhkost	5%~90%
	Atmosférický tlak	86 kPa~106 kPa
Výstupní funkce	Výstup signálu	Pulsní signál, signál 4–20 mA
	Výstup komunikace	Komunikace RS485, protokol HART
Zdroj pracovního napájení	Externí zdroj napájení	+24 V stejnosměrného proudu, vhodné pro výstup 4–20 mA, pulsní výstup, RS485 atd.
	Vnitřní zdroj napájení	CM0, CM4 (1 sada lithiové baterie 3,6 V, 19 Ah)
Rozhraní signálního vedení	Typ N	Konektor Hirschmann DIN43650 nebo letecký konektor CX165P
	Ucelená řada	Kovová vodotěsná přezka s vnitřním závitem M20×1,5
Zařazení protipožární ochrany	ExdIIC T6 Gb
Zařazení ochrany	IP65 nebo vyšší (možnost přizpůsobení)

diagram of clamp turbine flow meter

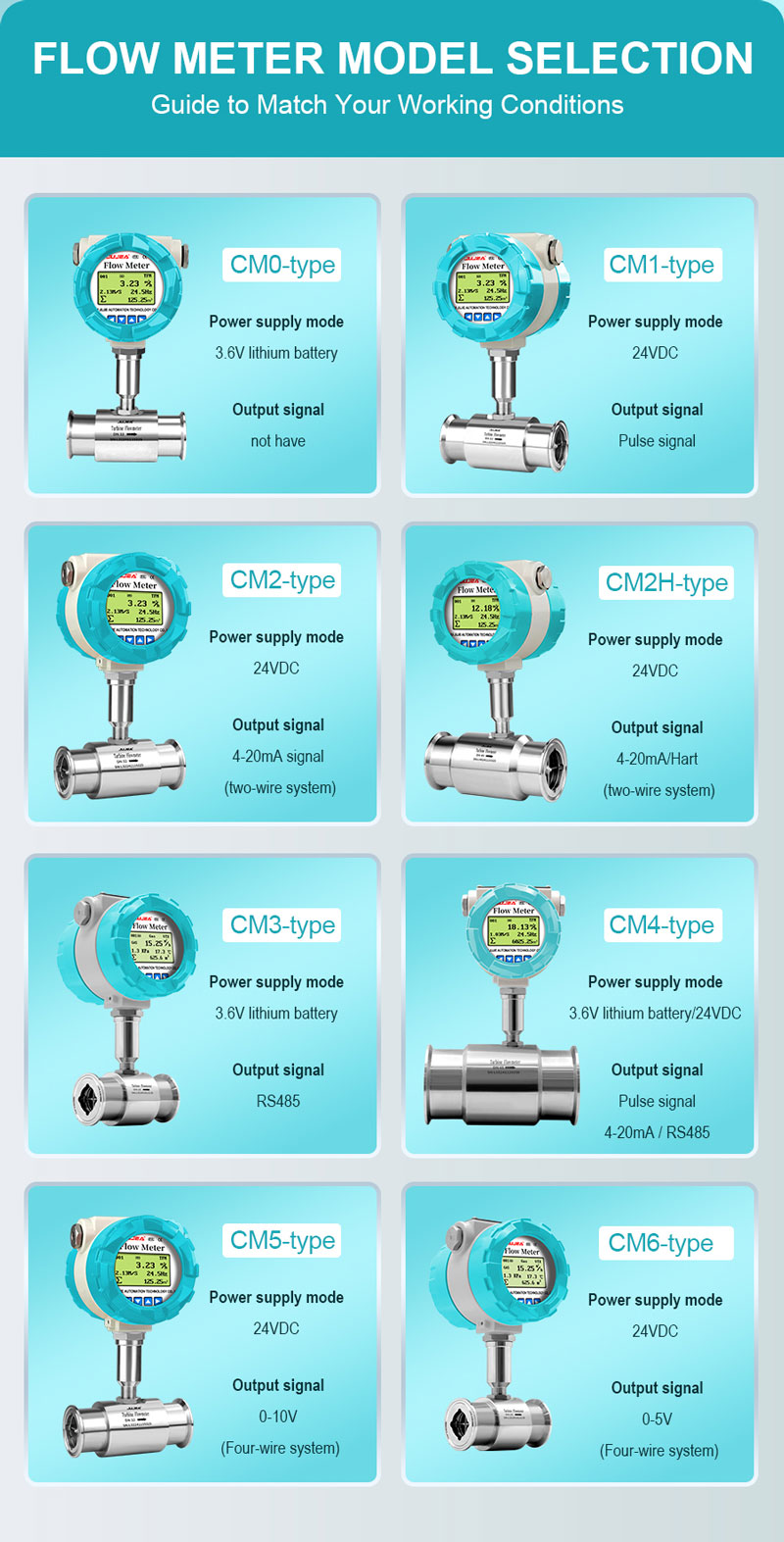

Clamp Turbine Flow Meter for Control and Instrumentation

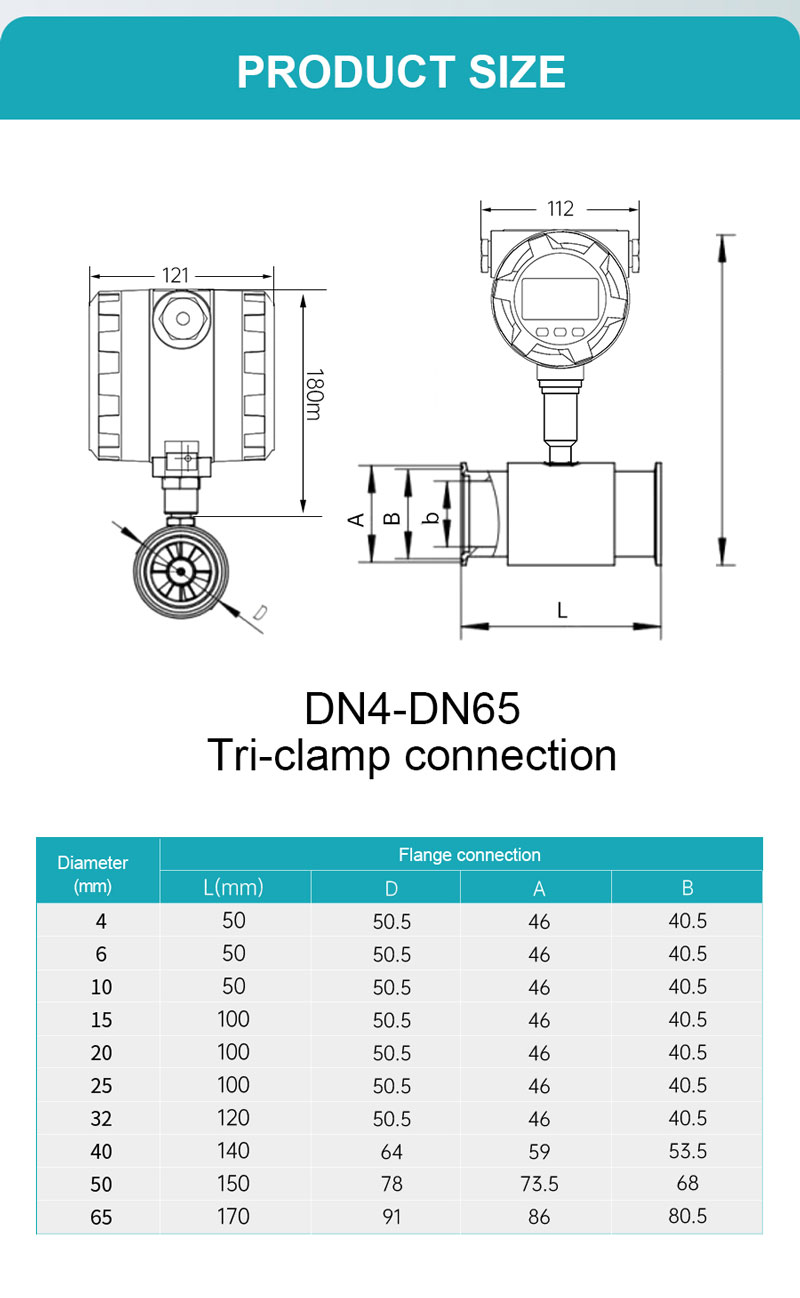

Clamp Turbine Flow Meter for Chemical Process Instrumentation
