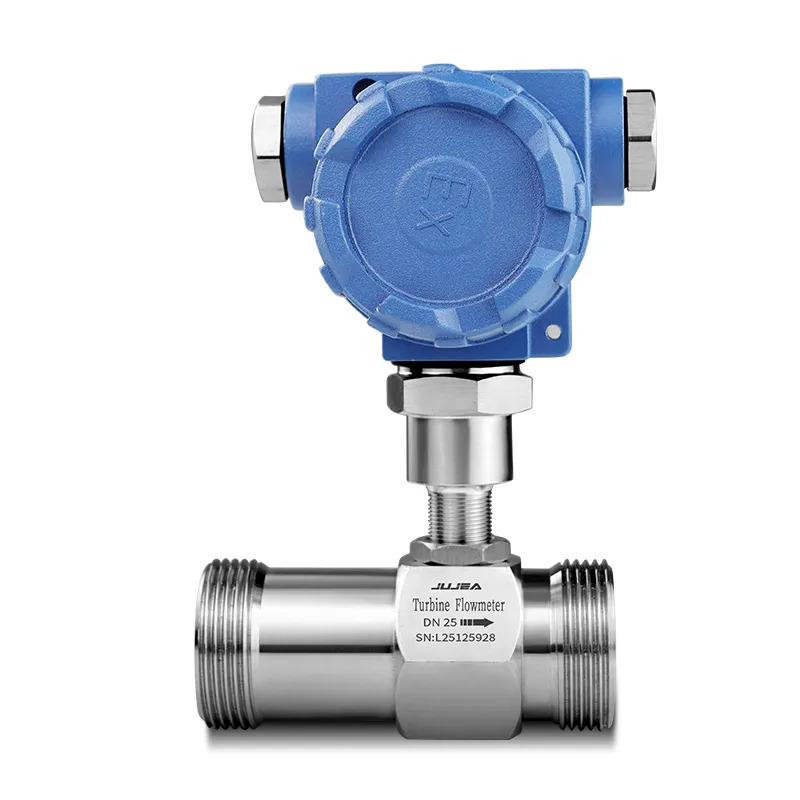

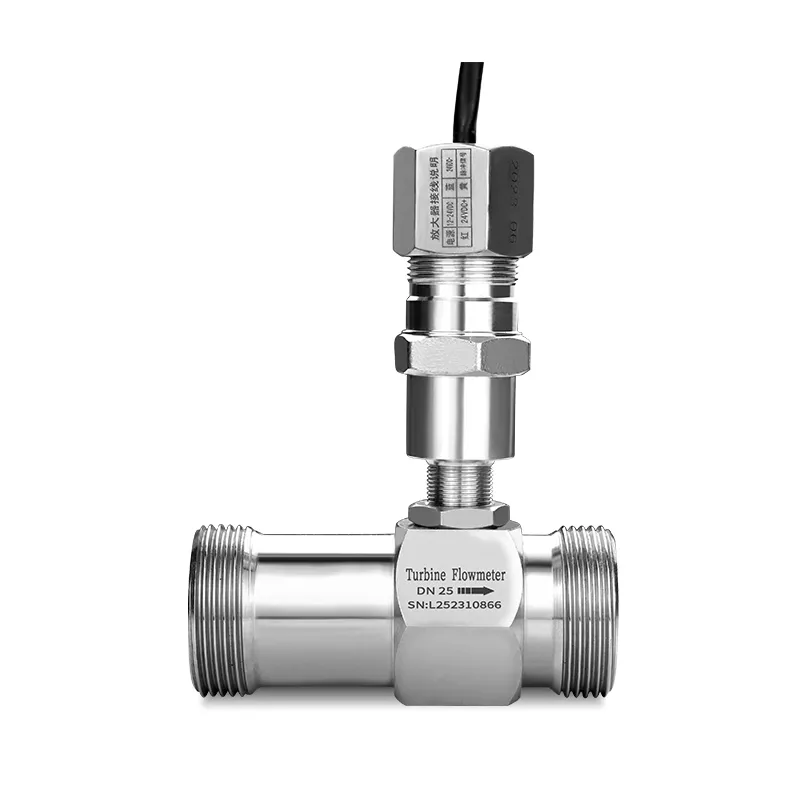

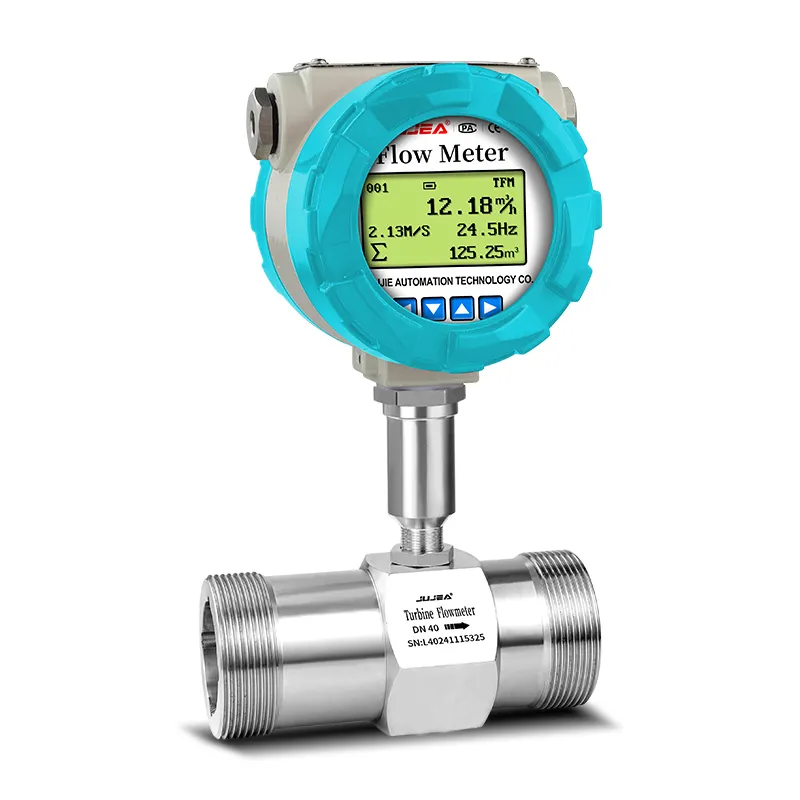

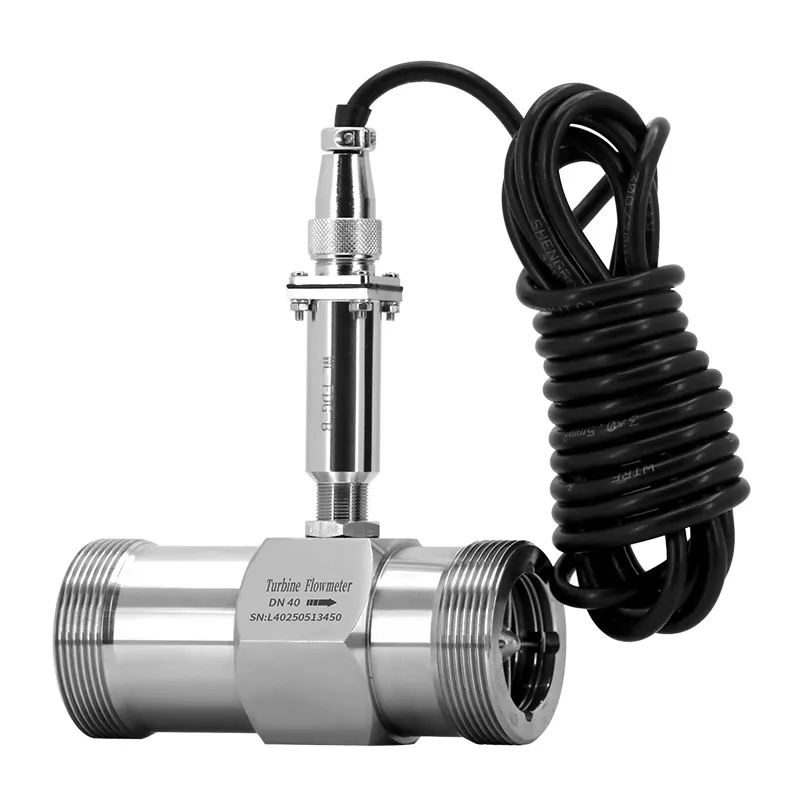

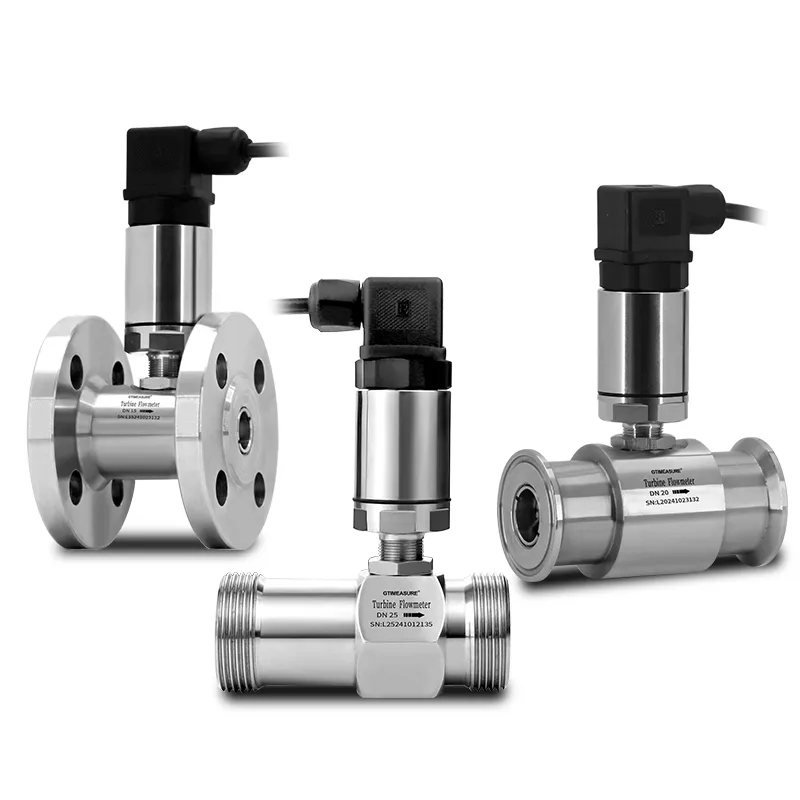

Průtokoměr závitové turbíny

závit kapalná turbína průtokoměr má kompaktní závitové připojení pro DN4-DN80 potrubí, s nerezovou ocelí, která dodává vysoce přesné měření čistých tekutin s nízkou viskozitou. Podporuje výstup pulzních signálů 4-20ma, hart a rs485, ideální pro měření potrubí s malými vrstvami paliva, vody a rozpouštědel.

vlastnosti průtokoměru závitové turbíny

kompaktní malou konstrukci se závitem, vhodná pro instalaci úzkého potrubí dn4 ~ dn50.
vysoká přesnost a dobrá opakovatelnost pro čisté tekuté média s nízkou viskozitou.
zvlhčené díly z nerezové oceli s dobrým mírným Odolnost proti korozi.
pohodlná montáž závitu bez komplikovaného svařování příruby.
multiple signal outputs: pulse, 4-20ma and rs485 optional.
malá ztráta tlaku, lehká a snadná demontáž pro údržbu.
volitelný výbušný konstrukce pro malé chemické palivo Pipeline.

specification of thread turbine flow meter

<104

měřené médium	bez nečistoty, nízká viskozita, nesilně korozní tekutina
norma provádění	senzor průtoku turbíny (jb/T9246-2016)
regulace ověřování	průtokoměr turbín (JJG1037-2008)
kaliber přístroje a metoda připojení	typ připojení závitu: DN4-DN50
specifikace závitu	konvenční specifikace	britská trubková závit (vnější závit)
	další specifikace	vnitřní závit, sférický závit, npt závit,
třída přesnosti a odpovídající opakovatelnost	třída přesnosti * 1	± 1% r	± 0,5% r	± 0,2% r (vyžaduje se přizpůsobení)
	opakovatelnost	≤ 0,33%	≤ 0,17%	≤ 0,07%
rozsah	6:1, 10:1 20:1
podmínky ověřování	zařízení pro ověřování	zařízení pro ověřování průtoku tekutin standardní metoda; statická hmotnost zařízení na ověření průtoku tekutin
	podmínky prostředí	teplota okolí: 20 ℃; relativní vlhkost: 65%
provozní podmínky	střední teplota	standard: -20 ℃ ~ 80 ℃; t: -40 ℃ ~ 180 ℃
	okolní teplota	-20 ℃ ~ 60 ℃
	relativní vlhkost	5% ~ 90%
	atmosférický tlak	86kpa ~ 106kpa
výstupní funkce	výstup signálu	pulsní signál, 4-20ma signál
	komunikační výstup	komunikace rs485, hart protokol
pracovní napájecí zdroj	externí napájecí zdroj	+ 24vdc, vhodný pro výstup 4-20ma, Pulzový výstup, rs485, etc
	vnitřní napájecí zdroj	cm0, cm4 (1 sada litiové baterie 3,6 v 19ah)
rozhraní signální linky	n typ	hirschmann konektor din43650 nebo letecká zástrčka cx 165p
	kompletní řada	vnitřní závit m20 × 1.5
výbušná třída	exdiic t6 gb
stupeň ochrany	ip65 nebo vyšší (přizpůsobivé)

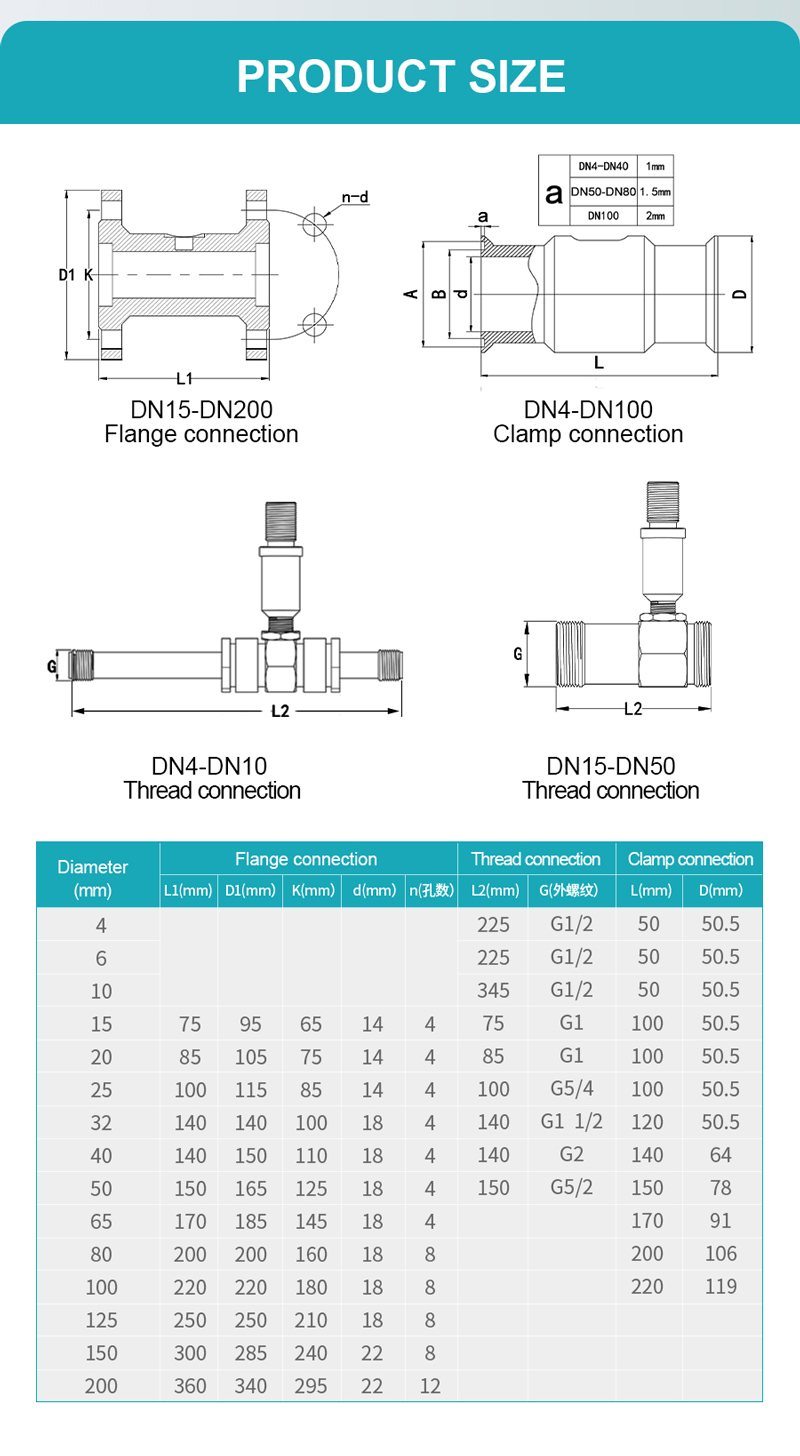

diagram of thread turbine flow meter

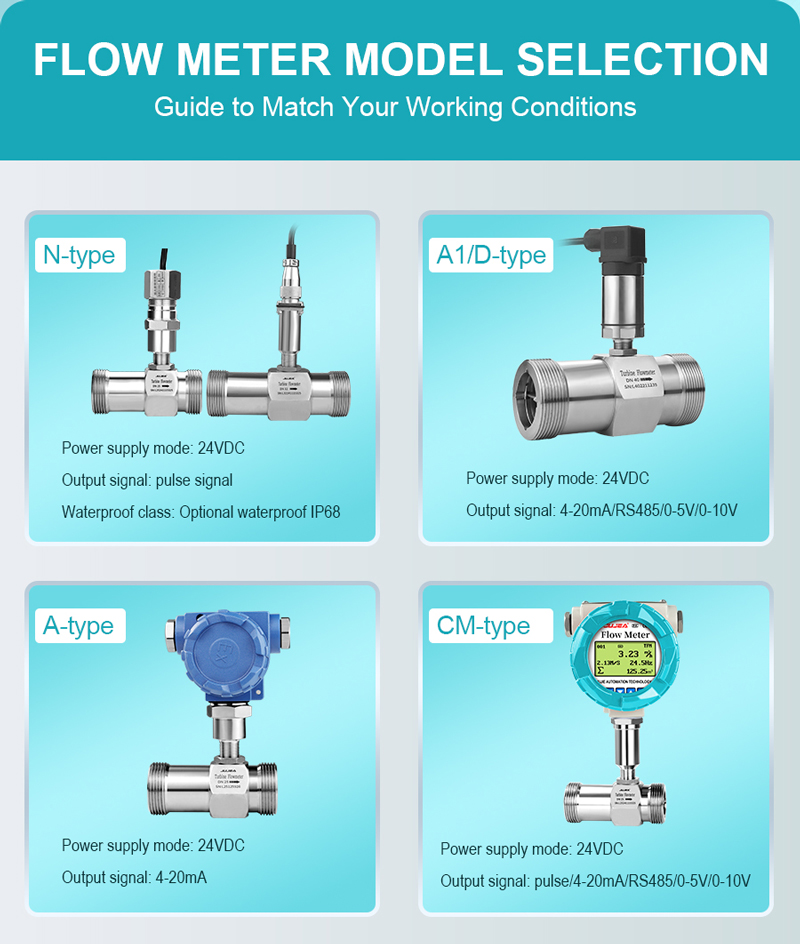

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Water Tank

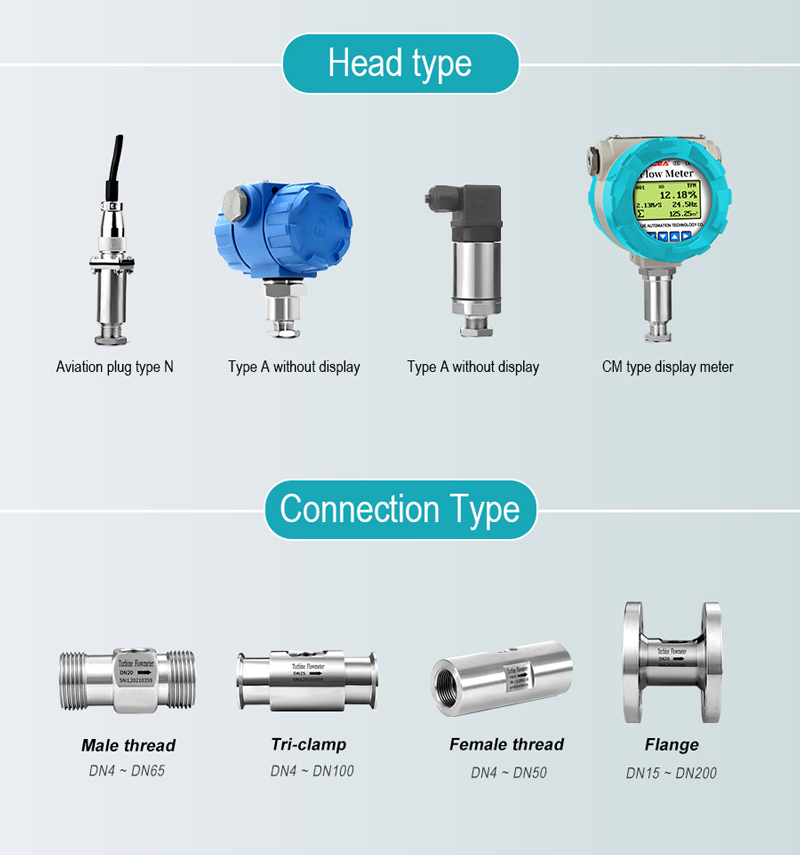

Thread Turbine Flow Meter for Ultrasonic Level Sensor

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Tanks <11
