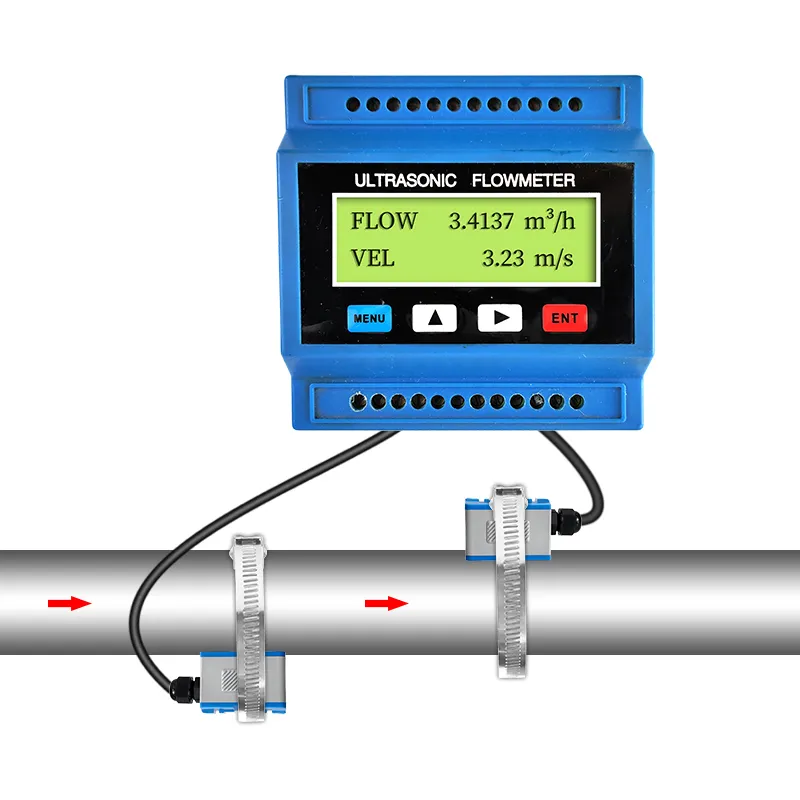

Modulární ultrazvukový průtokoměr

modular ultrasonic flow meter features compact din rail design for cabinet mounting. Menší a nákladově efektivnější než nástěnné typ, podporuje více transducers, flow & heat calculation, with 4-20ma and isolated rs485 communication.

vlastnosti modulárního ultrazvukového průtokoměru

kompaktní modulární konstrukce din kolejnice, šetří místo skříně
fit clamp-on, vkládací a inline transducer types
realizuje měření tekutého průtoku a tepelné energie
vybaveno analogem 4-20ma a rs485 výstupy modbus
podporují vícevrstové měření a mnohobodovou korekci průtoku
široká příkon, easy installation inside control cabinet

specifikace modulárního ultrazvukového průtokoměru

přesnost měření <10	1.5 class
opakovatelnost	0,2%
rychlost průtoku rozsah	0,5 ~ 5 m/s
zásada měření	zásada rozdílu v době šíření ultrazvuků, dual cpu parallel operation, 4-byte floating-point operation
measuring period	500ms (2 krát za sekundu)
pracovní napájecí zdroj	izolovaný DC8-36V nebo AC85-264V
vstupní signál	3-kanálový analogový vstup 4-20ma, může vstupní tlak, úroveň kapaliny, teplota a další signály; 2kanálový 3vodičový platinový snímač odporu
vstupní signál	1kanálový standardní izolovaný výstup RS485, 1kanálový izolovaný výstup 4–20 mA nebo 0–20 mA (aktivní/pasivní dle volby)
Výstup signálu	Volitelný HART protokol; dvoukanálový izolovaný OCT výstup
Výstup signálu	1kanálový obousměrný sériový univerzální periferní rozhraní, připojení 4–20 mA, frekvenčního signálu, termální tiskárny, datového záznamníku atd.
Komunikační protokol	Modbus RTU protokol
Odbraný výkon	Pracovní proud 50mA (při nepřipojené klávesnici a bez zvukového signálu)
Snímač	Typ externí, typ vpichovací a typ trubkový segmentový

diagram modulárního ultrazvukového průtokoměru

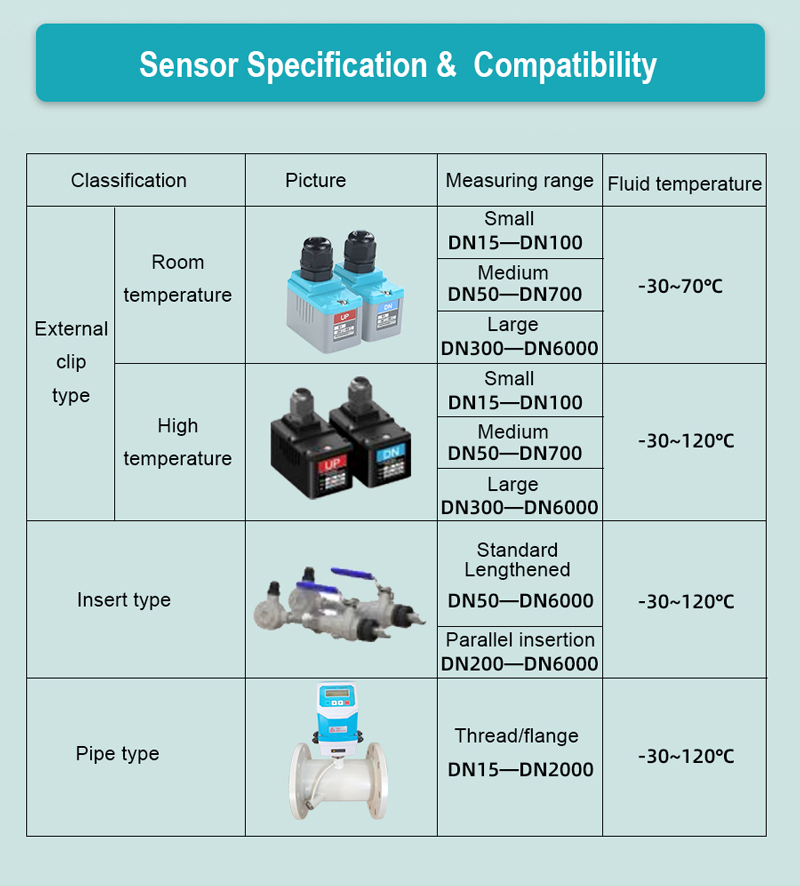

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor for Tanks

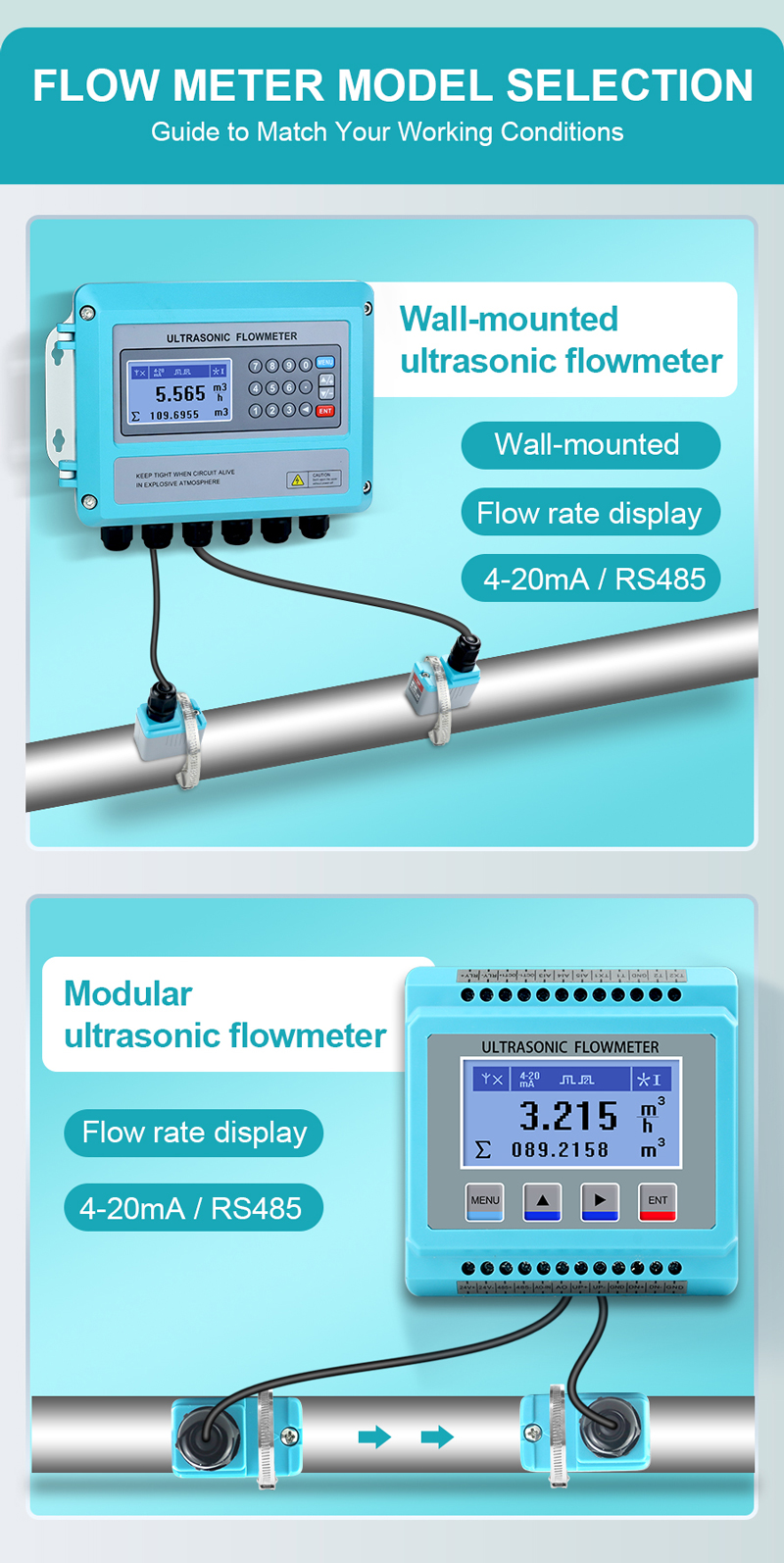

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor
