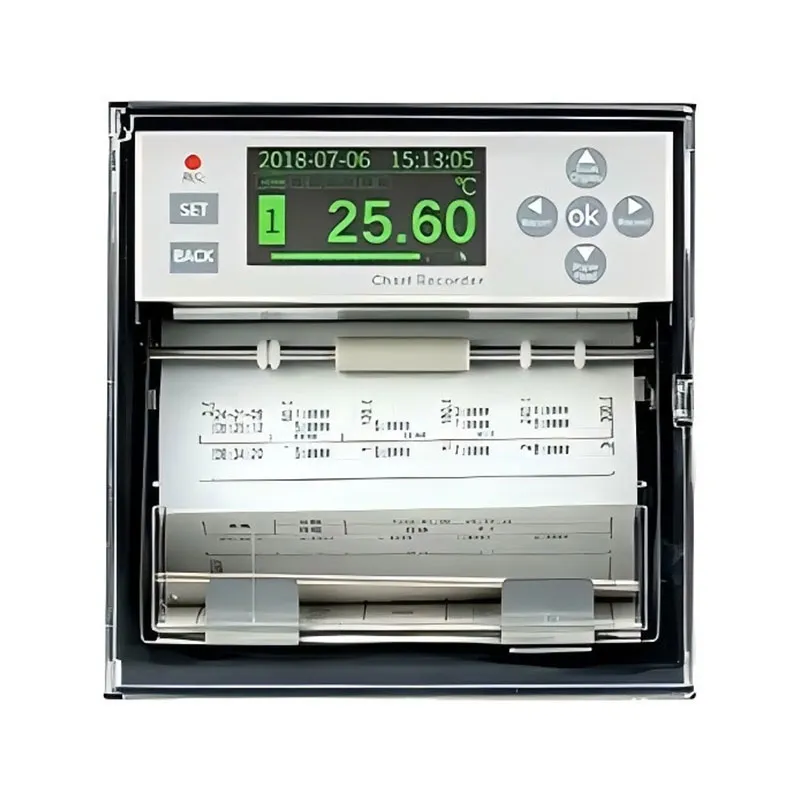

Záznamník grafu gt11r

gt11r industrial paper chart recorder supports 12 universal signal channels, with thermal printing for curves/data. Vybavená oled obrazovka, 6 relé alarmů, usb export a rs485 modbus, široce používaná pro zaznamenávání teplotních a tlakových procesů.

features of gt11r chart recorder

12-channel universal signal input, compatible with 4-20ma, voltage, pt100 a všechny standardní termopáry
high-definition oled real-time display, podporuje zobrazení cyklického kanálu a náhled parametrů
tři režimy tisku: curve / data / mixed; Nastavitelná rychlost papíru 10-450 mm/h
šest nezávislých výstupů relé alarm pro abnormální signály hh/h/ll/l
zabudované 24vdc napájecí napájecí napájecí pole vysílače přímo
usb flash disk offline data storage, support history curve replay and export
standard rs485 Modbus rtu communication for upper computer system linkage
6-kanálový 4-20ma retransmission output for secondary instrument matching
multibodová lineární korekce a digitální filtrování za účelem stabilizace kolísajících měřených signálů
standardní instalace v panelu 144 × 144, duální napájení ac/dc Možnosti

specification of gt11r chart recorder

input channel	12 kanálů
doba odběru vzorků	1 sekunda
záznam paper	folded industrial thermal paper, šířka 120mm, 8 metrů dlouhá
rychlost krmení papíru	10 ~ 450 mm/h
napájení	100 ~ 240vac 50 ~ 60hz/24vdc ± 10% 45w
pracovní prostředí	-10 ~ 60 ℃ / 0 ~ 85% rh (non-condensing)
doba zahřívání	30 minut po zapnutí energie
instalace	vnitřní, montáž panelu, zadní náklon <30 stupňů od vodorovné roviny
tloušťka instalačního panelu	2 ~ 12mm
hmotnost nástroje	cca. 3kg
rozměry přístrojů	144 (w) x 144 (h) x 233 (d)
skladovací prostředí	-20 ~ 80 ℃ / 0 ~ 85% rh (non-condensing)
relé	normálně otevřené, 250vac 3a, 30vdc 3a (odporové zatížení)
distribuční výkon	24vdc ± 10% 60ma
odchylka posuvu papíru	max 2mm
