Ultrazvukový průtokoměr vs elektromagnetický průtokoměr: který je lepší pro vodu a odpadní vody?

výběr mezi ultrazvukovým a elektromagnetickým průtokoměrem není jen otázkou, která technologie je vyspělejší. Správná volba závisí na tekutině, potrubí, podmínkách instalace, cíli měření a strategii údržby. U technologických inženýrů, provozovatelů vodních a odpadních vod, výrobních výrobců, systémových integratelů, distributorů a průmyslových kupujících by srovnání mělo začít spíše aplikací než názvem nástroje.

ultrazvukové průtokoměry používají zvukové vlny k určení rychlosti průtoku. Elektromagnetické průtokoměry měří vodivé tekutiny aplikováním magnetického pole přes průtokovou trubku a detekcí napětí, které vzniká při pohybu tekutiny.

jak ultrazvukové a elektromagnetické průtokoměry fungují

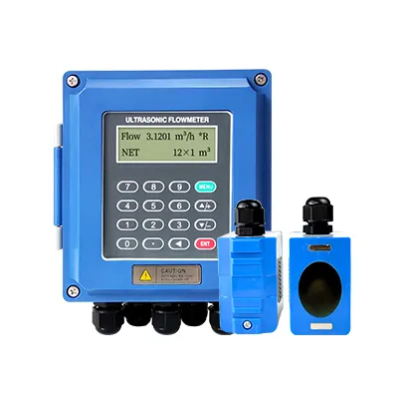

ultrazvukové průtokoměr tranzitního času vysílá akustické signály tekutinou a porovnává čas jízdy signálů pohybujících se s a proti proudu. Senzory na stisknutí jsou namontovány mimo potrubí, což umožňuje měření bez řezání čáry nebo kontaktu s kapalinou. K dispozici jsou také inline ultrazvukové měřiče.

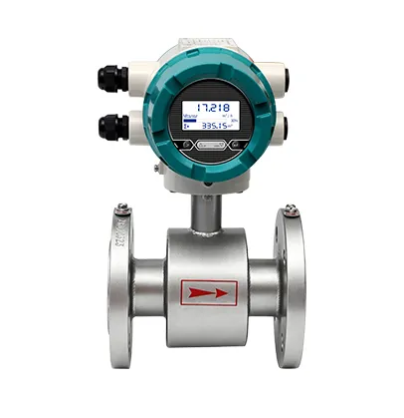

elektromagnetický průtokoměr, často nazývaný magmeter, používá faradayův zákon elektromagnetické indukce. Když vodivá kapalina prochází magnetickým polem uvnitř senzoru, elektrody detekují napětí související s rychlostí tekutiny. Jeho nezakrytá měřicí trubice obvykle vytváří malou dodatečnou ztrátu tlaku a neobsahuje žádné pohyblivé měřící části.

klíčové rozdíly v kompatibilitě a instalaci médií

první výběrová otázka je, zda je kapalina elektricky vodivá. Elektromagnetické průtokoměry jsou určeny pro vodivé kapaliny, jako jsou voda, odpadní vody, kyseliny, alkaliky a řada slin. Jsou obecně nevhodné pro plyny, pary, uhlovodíky a kapaliny pod určenou minimální vodivostí modelu.

ultrazvuková technologie není omezena elektrickou vodivostí. Může se uvažovat o vodivých nebo nevodivých tekutinách, když kapalina a potrubí signál účinně přenášejí. Měření tranzitního času se obvykle nejlépe provádí, je-li kapalina rozumně čistá. Extrémní bubliny, suspendované pevné látky, těžký potrubí, špatný stav vložky nebo nesprávné údaje o trubkách mohou snížit kvalitu signálu.

instalace je další významný rozdíl. Za existující trubkou lze namontovat ultrazvukový měřič, který je přitažlivý pro projekty modernizace, dočasné zkoušky, energetické audity, velké potrubí, nebo v místech, kde by bylo obtížné ukončit proces. Elektromagnetický měřič je normálně instalován na lince a vyžaduje plánované práce s potrubím.

obě technologie stále vyžadují správnou instalaci. Ultrazvukový výkon závisí na průměru potrubí, tloušťce stěny, materiálu, podšívky, vzdálenosti mezi senzory a spojování. Elektromagnetické měřiče vyžadují plné potrubí, vhodné uzemnění, kompatibilní vložky a elektrody a instalaci podle doporučení výrobce.

ultrazvukové porovnání s elektromagnetickým průtokoměrem

tato tabulka je spíše výchozím bodem než náhradou pro aplikaci Přehled. Různé ultrazvukové metody a konstrukce měřiče mají různé provozní limity, zatímco požadavky na minimální vodivost se mohou lišit mezi modely elektromagnetických průtokoměrů.

when an ultrasonic flow meter is the better choice

an ultrasonic flow meter is often practical when the pipeline cannot be opened, proces musí zůstat online, nebo kupující potřebuje přenosné měření. Clamp-on systémy mohou být také užitečné tam, kde je přímý kontakt s kapalinou nežádoucí, Za předpokladu, že potrubí a tekutina jsou vhodné pro ultrazvukový přenos.

typické situace zahrnují:

• modernizace stávající vodní linky bez řezání potrubí

• průzkum několika míst s jedním přenosným metrem

• kontrola čerpadla nebo distribuce-výkon sítě

• měření velkých potrubí, kde je přednostní vnější instalace

• provádění dočasné ověřování nebo řešení problémů

hlavním rizikem je předpokládání, že instalace na stisknutí zaručuje spolehlivost měření v každém potrubí. Stav potrubí, složení tekutin, bubliny, pevné látky a umístění senzoru musí být ještě před výběrem přezkoumány.

když je elektromagnetický průtokoměr lepší volbou

elektromagnetický průtokoměr je často upřednostňován pro trvalé měření vodivých tekutin při čištění vody, odpadních vod, chemickém zpracování, manipulační, dávkovací a průmyslové úžitkové systémy.

to je obzvláště užitečné, pokud kapalina obsahuje suspendované pevné látky nebo pokud aplikace vyžaduje nepřeklenutou měřicí trubici bez otáčejících se komponentů. Vložkové a elektrodové materiály by měly být vybrány v souladu s chemickými a teplotními podmínkami procesu.

typické situace zahrnují:

• nepřetržité monitorování vlivu nebo odpadů

• měření vodivého chemického průtoku

• odpadní a kalové potrubí

• plnění nebo dávkování vodivých tekutin

• trvalá integrace s procesním řídicím systémem

musí být před výběrem potvrzena vodivost. Trubka by měla zůstat plná a instalace by se měla vyhnout silnému vzduchovému zasunutí, podmínkám prázdného potrubí a nevhodnému uzemnění.

how to select the right technology

a reliable selection process should review:

• název kapaliny, vodivost, pevné látky, bubliny, viskozita a korozita

• velikost potrubí, materiál, tloušťka stěny, podšívka a aktuální stav

• minimální, normální, a maximální průtok

• procesní tlak a teplota

• požadovaná přesnost a opakovatelnost

• k dispozici instalační prostor a přístup potrubí

• zda je možné trať zastavit a upravit

• výstup, komunikace, síla, A požadavky na kontrolu

• zda je měření dočasné nebo trvalé

typ kapaliny, podmínky procesu, požadavky na přesnost, velikost potrubí a omezení instalace patří mezi hlavní faktory používané při výběru technologie měření průtoku.

pro čistou vodu ve stávajícím potrubí, která nemůže být přerušena, může být přísnější výchozí bod na ultrazvukové měření. Pro trvalé monitorování vodivých odpadních vod nebo kapaliny může elektromagnetický průtokoměr poskytovat přímější řešení. Share your medium, pipe data, flow range, operating conditions, and installation constraints so the appropriate technology can be evaluated around the actual process.

časté otázky o ultrazvukových a elektromagnetických průtokoměrech

jaký je hlavní rozdíl mezi ultrazvukovými a elektromagnetickými průtokoměry?

ultrazvukový průtokoměr používá akustické signály k určení rychlosti tekutin. Elektromagnetický průtokomer používá elektromagnetickou indukci, a proto vyžaduje, aby měřená kapalina splňovala požadavky na vodivost vybraného měřiče.

může ultrazvukový průtokoměr měřit odpadní vody?

může být vhodný, ale výsledek závisí na metodě měření, stavu tekutiny, suspendovaných pevných látek, bublinách, materiálu potrubí, podšívky potrubí a kvalitě signálu. Kompletní aplikace by měla být přezkoumána před výběrem ultrazvukového měřiče.

může elektromagnetický průtokoměr měřit čistou vodu?

ano. Elektromagnetické průtokoměry mohou měřit čistou vodu, když kapalina splňuje požadavek minimální vodivosti měřiče a měřicí trubka zůstává během provozu plná.

který průtokoměr je jednodušší instalovat?

ultrazvukový průtokoměr je obvykle jednodušší k dodatečnému zapnutí, protože jeho senzory jsou instalovány mimo potrubí, aniž by byly řezány do potrubí. Elektromagnetický průtokoměr je normálně instalován na lince a vyžaduje změnu potrubí nebo plánovanou instalaci.

which technology is more suitable for wastewater and slurry?

elektromagnetické průtokoměry se běžně považují za vodivé odpadní vody, kaly a kapaliny, protože měřicí trubice nemá pohyblivé měřicí části a může se na ně připojit kapaliny obsahující suspendované pevné látky. Konečná vhodnost závisí stále na vybraných vložkách, elektrodových materiálech, vodivosti, teplotě a podmínkách procesu.

what information is required to select the right flow meter?

uveďte kapalný název, vodivost, pokud je známo, průměr potrubí, materiál potrubí, tloušťku stěny, obložení, rozsah průtoku, tlak, teplota, pevné látky nebo bubliny, Požadovaná přesnost, výstupní signál, instalační fotografie a zda je možné potrubí zastavit nebo upravit.
