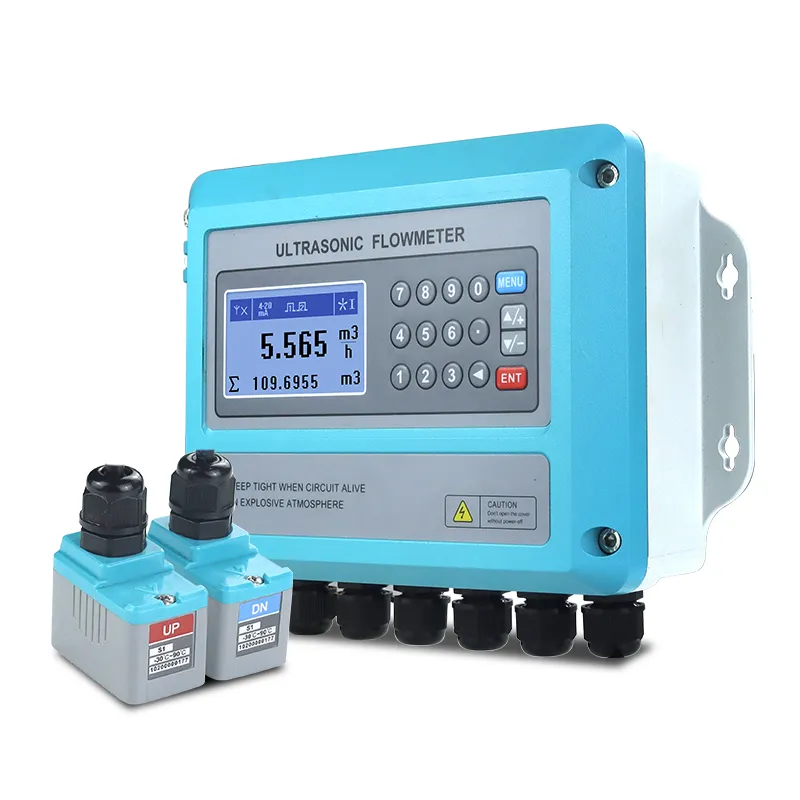

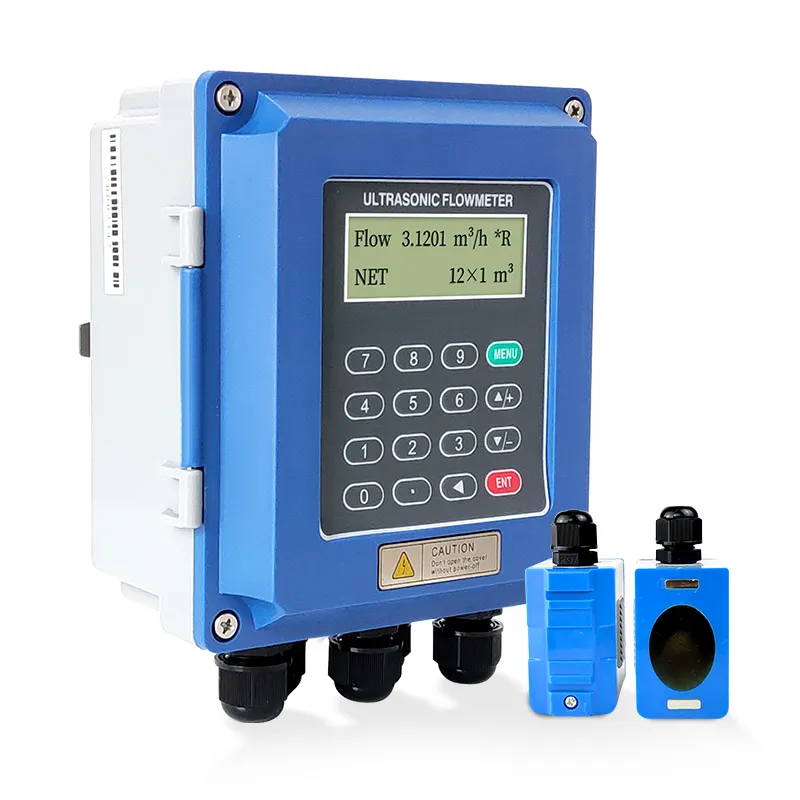

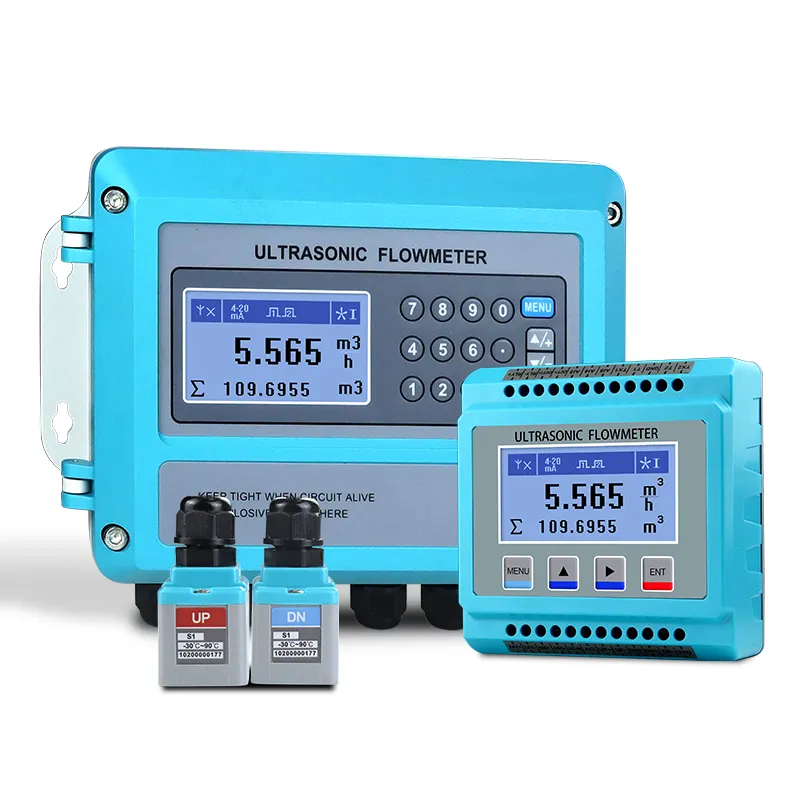

Nástěnné ultrazvukové průtokoměr

wall-mounted ultrasonic flow meter adopts split wall-hung converter with clamp/insert/inline transducers, covering DN15-6000 pipes. Podporuje měření toku a tepla, vybavená výstupy rs485, 4-20ma a intuitivní ovládání lcd.

vlastnosti nástěnného ultrazvukového průtokoměru

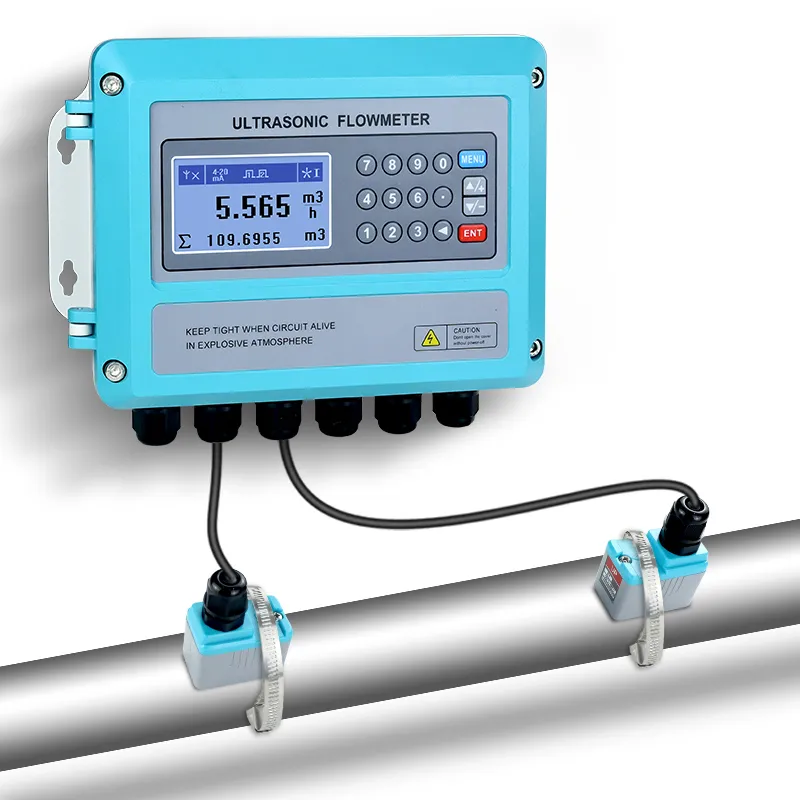

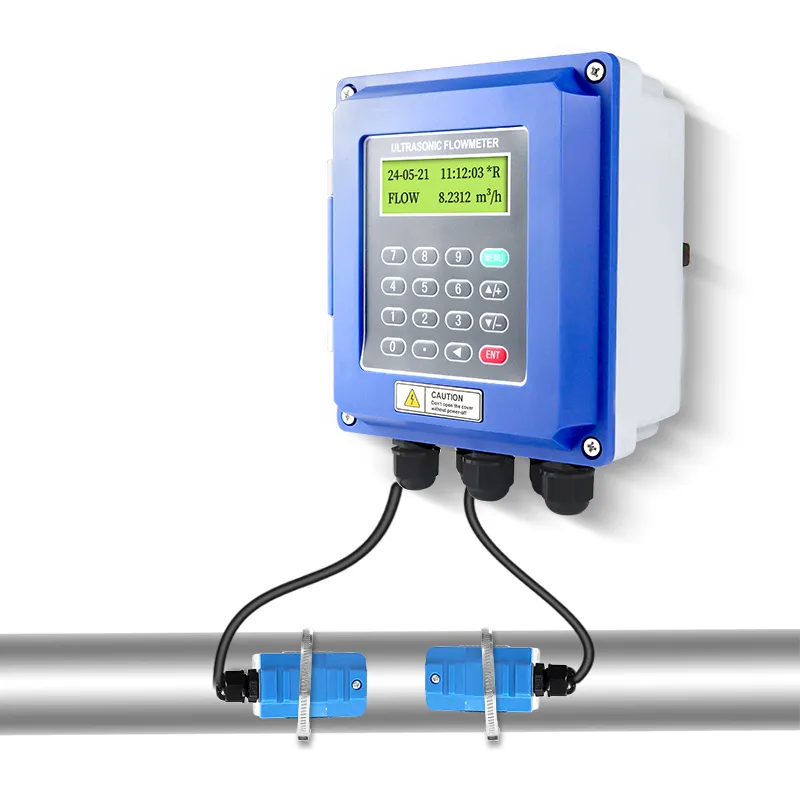

rozděleného hostitele na stěnu, easy wall installation and space-saving
compatible with clamp-on, vložení a inline tři typy transducerů
pokrývají DN15-6000 rozsah potrubí, podporuje výpočet průtoku tekutin a tepla
široká teplota tekutiny: -30 ℃ ~ 130 ℃, přizpůsobivé k různým médiím
více signálů: 4-20ma, pulsní relé, izolovaný rs485 modbus
velké lcd menu, Mnohobodová korekce průtoku pro vysokou přesnost
podporuje single/dual/four measuring paths, stabilní výstup signálu
usb data storage, customizable logging interval; automaticky generuje nezávislý soubor měsíčně

Specifikace nástěnného ultrazvukového průtokoměru

Přesnost měření	Třída 1,5
Ověravitelnost	0,2 %
Rozsah rychlosti proudění	0,5–5 m/s
Měrný princip	Princip časového rozdílu šíření ultrazvuku, paralelní provoz dvou CPU, operace s plovoucí řádovou čárkou se 4 byty
Měrný cyklus	500 ms (dvakrát za sekundu)
Zásobení energií	Izolovaný stejnosměrný napájecí zdroj 8–36 V nebo střídavý 85–264 V
Vstup signálů	3kanálový analogový vstup 4–20 mA, lze připojit tlak, hladinu kapaliny, teplotu a další signály; 2kanálový 3vodičový platinový snímač odporu
Vstup signálů	1kanálový standardní izolovaný výstup RS485, 1kanálový izolovaný výstup 4–20 mA nebo 0–20 mA (aktivní/pasivní dle volby)
Výstup signálu	Volitelný HART protokol; dvoukanálový izolovaný OCT výstup
Výstup signálu	1kanálový obousměrný sériový univerzální periferní rozhraní, připojení 4–20 mA, frekvenčního signálu, termální tiskárny, datového záznamníku atd.
Komunikační protokol	Modbus RTU protokol
Odbraný výkon	Pracovní proud 50mA (V podmínce, že není připojena klávesnice a není zvoněný zvuk)
senzor	externí typ, typ vložení a typ potrubí

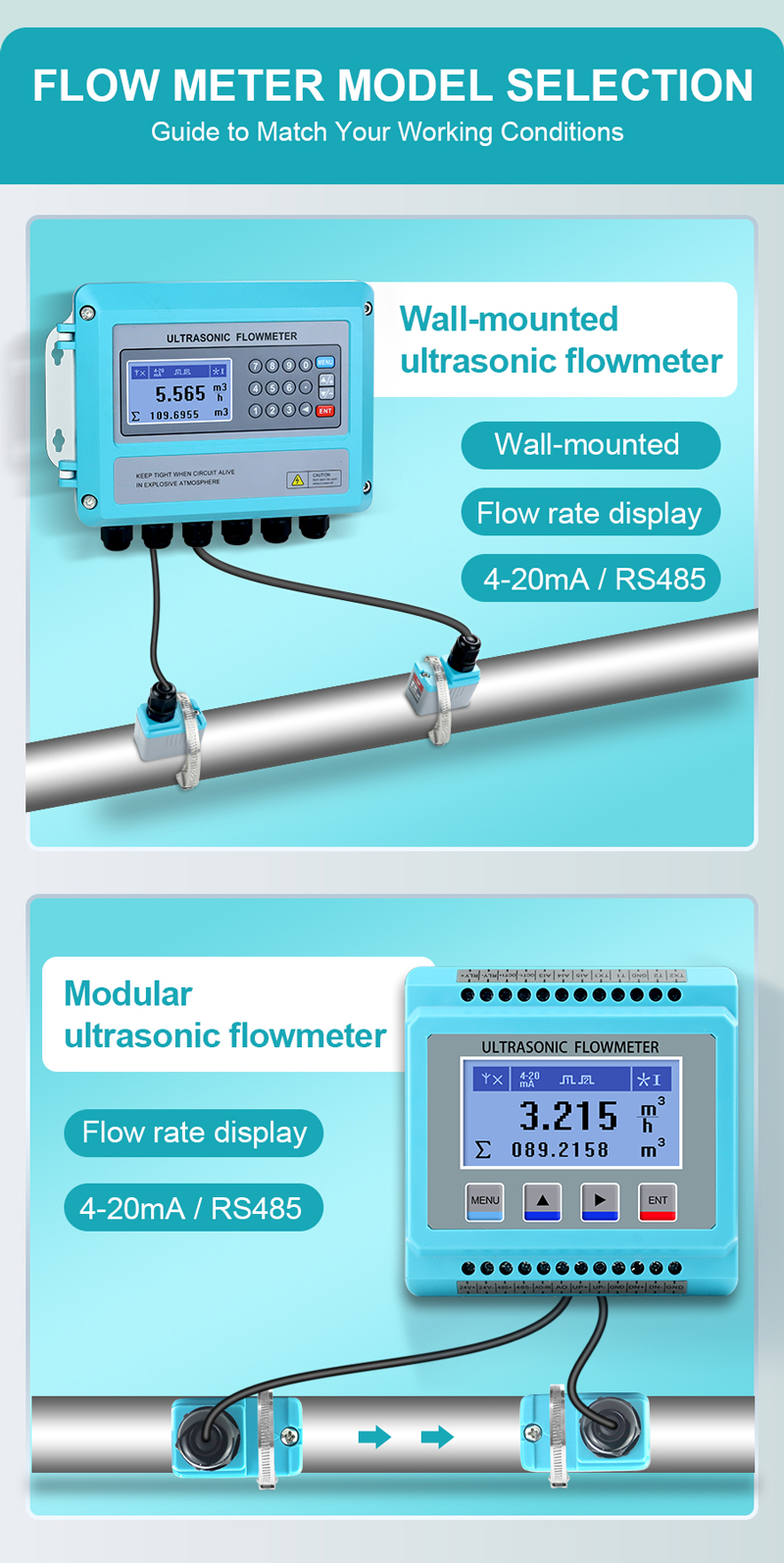

diagram nástěnného ultrazvukového průtokoměru

Wall Mounted Ultrasonic Flow Meter for Radar Level Transmitter
