Data logger gt72r

gt72r touch screen paperless recorder features a 7-inch color touch panel, up to 32 isolated universal signal channels, optional micro printer, ethernet & rs485 dual communication and usb one-click historical data export.

vlastnosti data logger gt72r

7-inch 800 × 480 color touch lcd, multi-language system including russian interface for overseas use

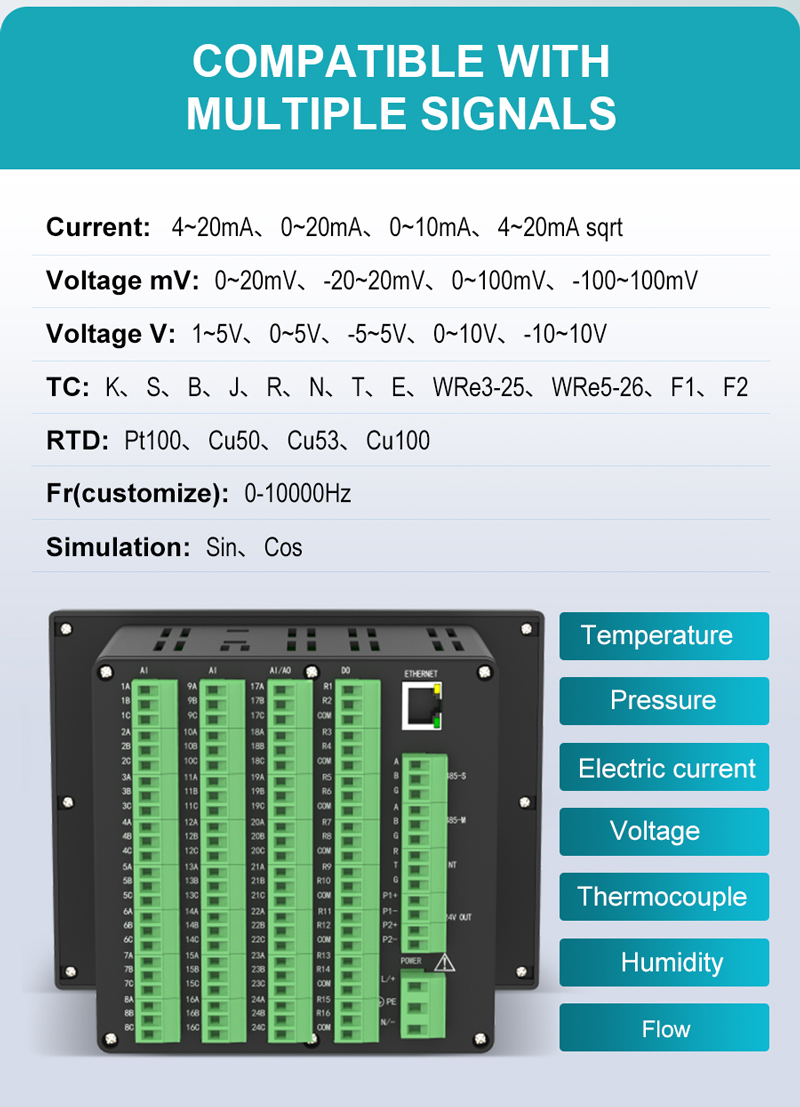

max 32 fully isolated universal input channels, compatible with tc, rtd, 4-20ma, voltage & frequency signals

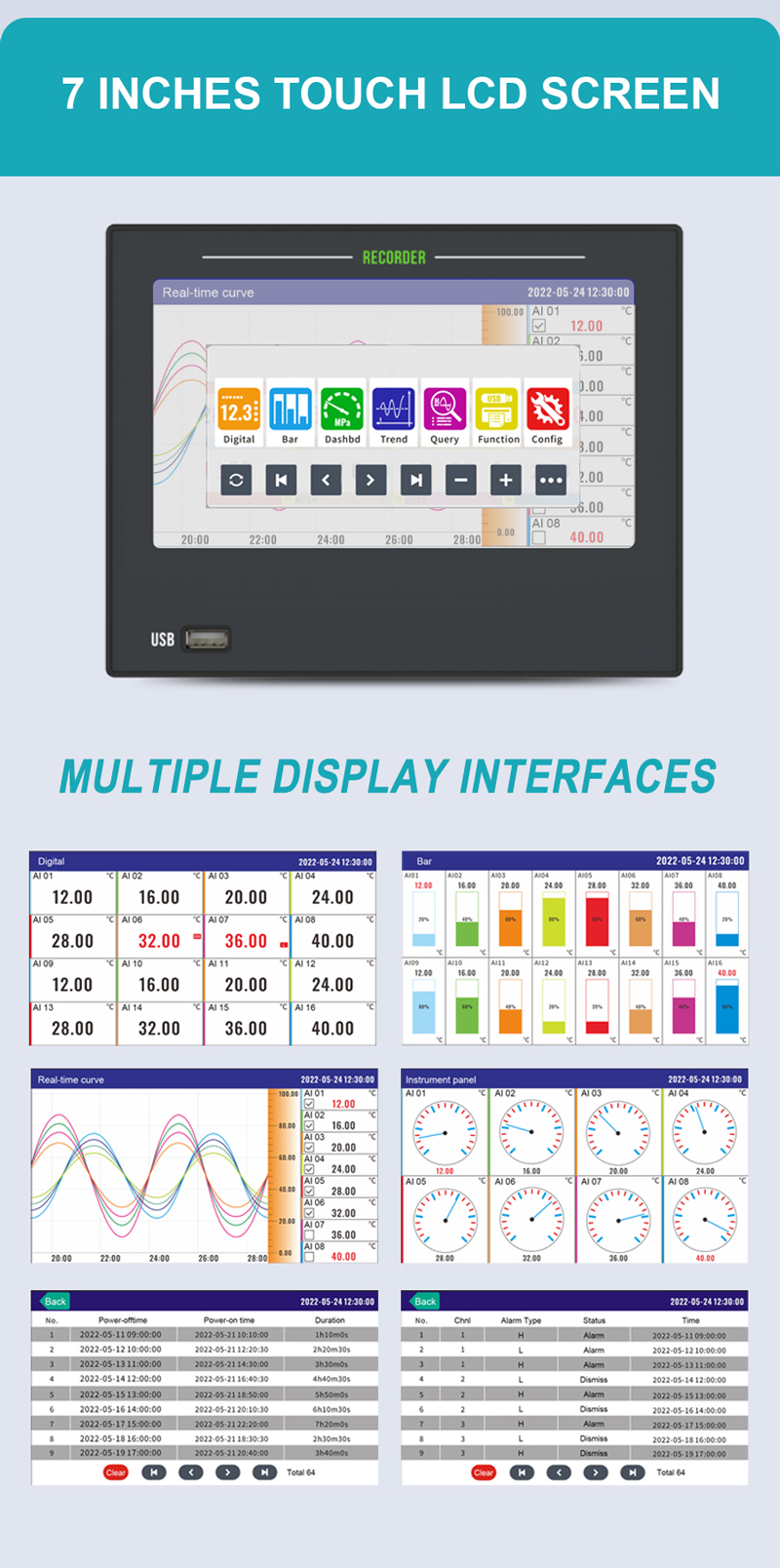

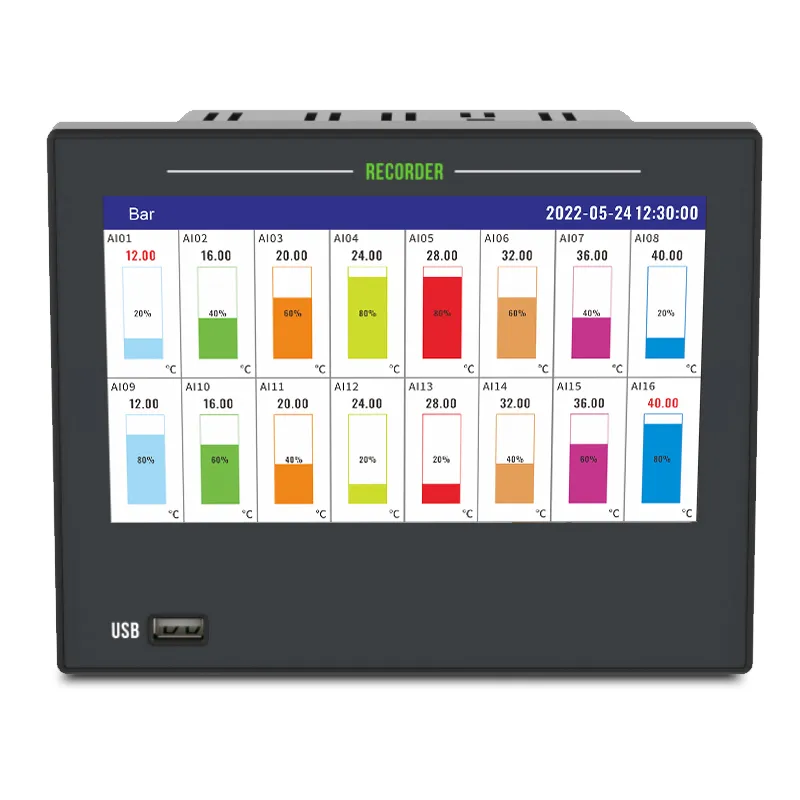

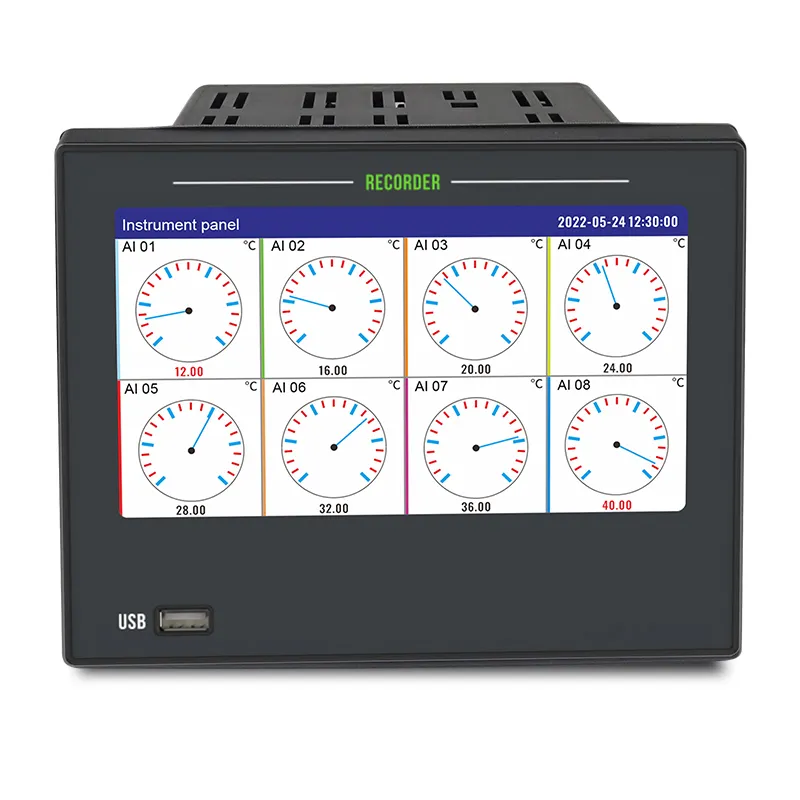

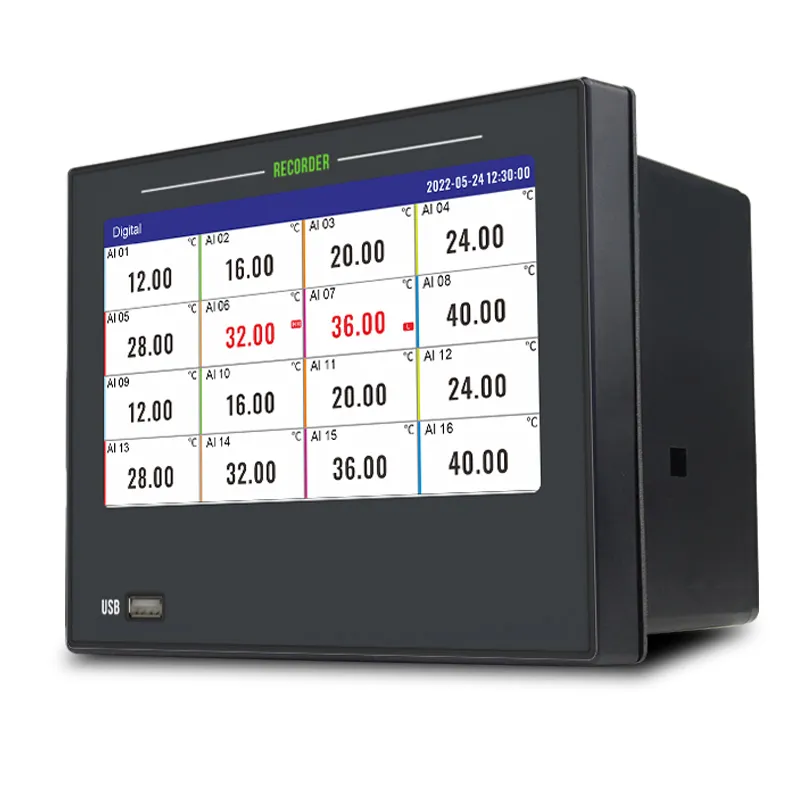

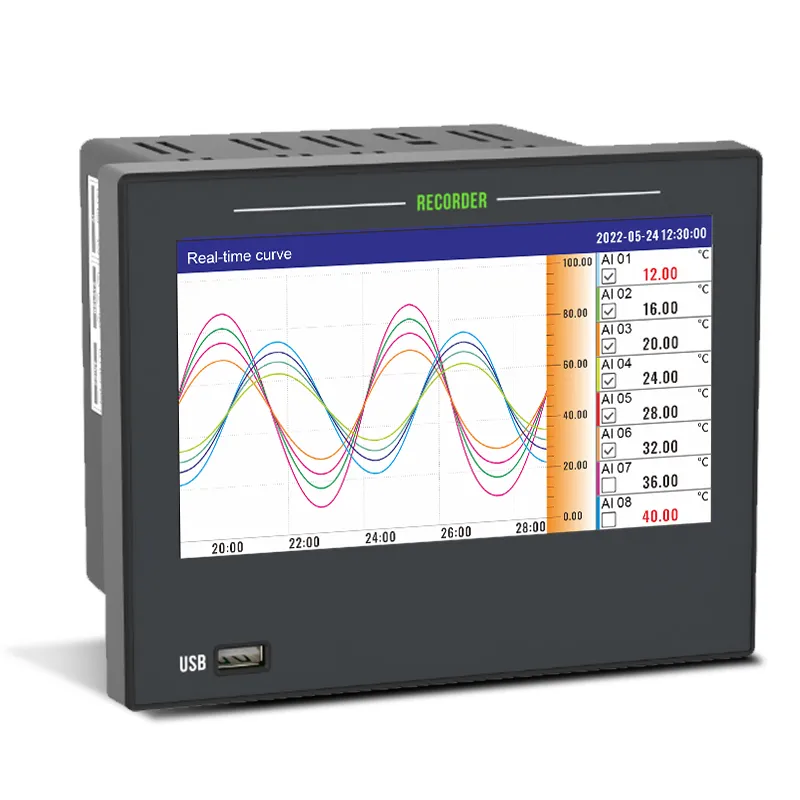

four display modes: digital table, bar chart, dashboard, curves real-time & historical trend
optional external micro printer, Podporuje automatické časování a ruční selektivní křivku/tisk dat
64mb velkého úložiště, uloží 900 000 záznamů 256 poplašných/vypnutých/provozních protokolů
bohaté výstupní možnosti: až 16 relé alarmů, 8-kanálové 4-20ma retransformace, dual 24vdc sensor power supply
triple communication: rs485 modbus rtu, rj45 modbus tcp, usb flash disk offline data export
complete signal processing: inertia filtering, Lineární korekce k/b, funkce akumulace průtoku
standardní výřez panelu 138 × 138mm, dual ac/dc wide power supply for industrial cabinets
independent data management pc software to analyze exported historical curves & records

specifikace data logger gt72r

size recorder	panel 187147mm, depth 145mm, mounting hole 138138mm
display screen	7-inch color touch lcd, 800*480 rozlišení
kanál měření *	max. 24-channel universal analog input, expandable to 32 channels (frequency signal needs customization)
measurement accuracy	0,2% f. s.
doba odběru vzorků	1 sekunda
relé poplachu *	16 kanálové normálně otevřené relé, 250vac 3a, 30vdc 3a (odporové zatížení)
převodový výkon *	max. 8-kanálový 4-20ma přenosový výstup, zatížení ≤ 750Ω, přesnost 0,2%
24vdc rozvod výkonu	24vdc rozvod výkonu 2 kanály 24vdc ± 10%, celkový výstupní proud ≤ 120ma
rs485 komunikace	1-kanálové komunikační rozhraní rs485, standard modbus rtu protocol
ethernet communication *	1-kanálové ethernet komunikační rozhraní, standardní protokol modbus tcp (≤ 3 připojení)
nabytí rs485 *	jednokanálové rozhraní pro získávání rs485, standardní protokol modbus rtu
usb rozhraní	usb2.0, Podporuje 32g usb flash drive
rozhraní mikrotiskárny *	rozhraní mikrotiskárny tll
napájení	ac 100-240vac 50hz/dc 24vdc ± 10% (ochrana proti zpětnému připojení), výkon ≤ 20w
doba ohřevu	30 minut po zapnutí
pracovní prostředí	teplota: -10 ~ 60 ° c, vlhkost: 0 ~ 85% rh (non-condensing)
emc anti-interference	napájecí skupina puls 2000v, signální skupina puls 1000v
esd antistatický	kontaktní výboj 4000v, výboj vzduchu 8000v
napájení ac220v: 1500v mezi terminálem a zemí; dc 24v napájení: 500v mezi terminálem a zemí; 1000v mezi izolovanými terminály
izolační odpor	ac 220v napájecí zdroj: dc zkušební napětí 500v, 20mΩ; dc 24v napájení: dc zkušební napětí 100v, 5mΩ
nahrávací interval	1 sekunda, 2 sekundy, 5 sekund, 10 sekund, 15 sekund, 30 sekund, 1 minuta, 2 minuty, 5 minut, 10 minut, 30 minut, 1 hodina
data memory	64mb memory, 900 000 (900k) záznamy
doba trvání záznamu	32 kanálů, 1 sekundový interval nahrávání, 10 dní nahrávání, dynamické cyklické přepsání úložiště

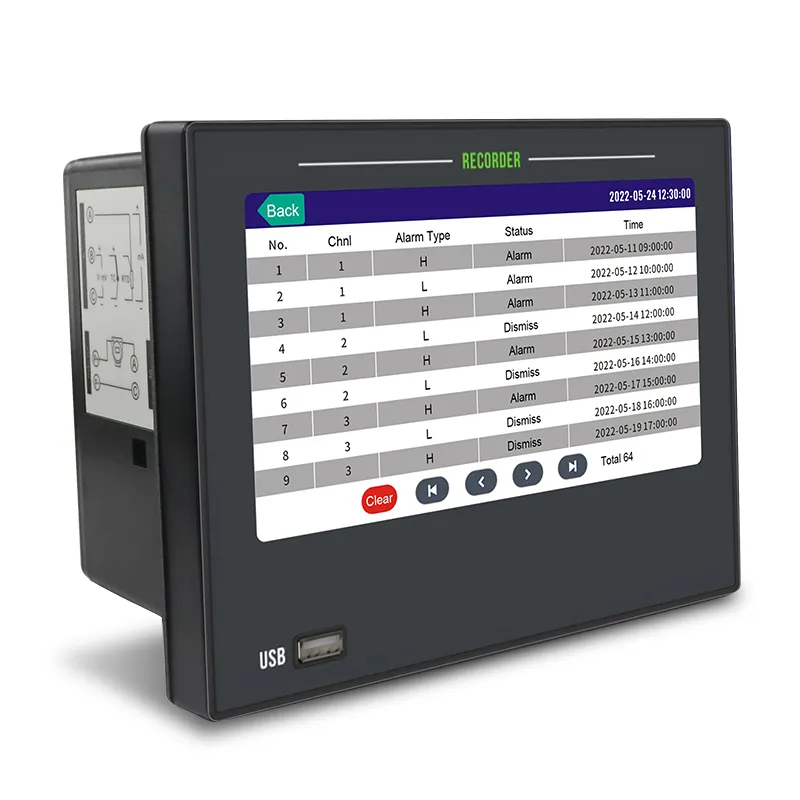

ostatní záznamy	seznam poplachů, záznamy o výpadku napájení, záznamy o provozu, 256 položkách každý, Cyklické přepsávání úložiště
metoda instalace	montáž panelu, vnitřní, panel ip65 úroveň ochrany
hmotnost záznamu	1100g

diagram data logger gt72r

GT72R Data Logger for Process Instrumentation Dynamics and Control

GT72R Data Logger for Process Instrumentation and Engineers
