Data logger gt71r

gt71r ultra-tenký širokopásmový recorder bez papíru vybavuje 7-palcový barevný lcd, max 16 univerzální izolované kanály, volitelné ovládání dotyku, tisku a pid, duální komunikaci rs232/485, podporuje zálohování dat offline usb pro průmyslové monitorování.

vlastnosti data logger gt71r

ultra-tenký kabinet design s 7-palcovým true-color lcd, volitelné dotykové ovládání, standardní fyzické funkční klávesy pro snadnou obsluhu
max 16 plně izolované univerzální analógové vstupy, kompatibilní s tc, pt100, 4-20ma, napětí a frekvence pulsové signály
bohaté volitelné funkce: mikro načasování tisku, řízení pid uzavřeného cyklu, komunikace ethernet, Externí dc napájecí zdroj
více výstupních konfigurací: až 6 relé alarmové kontakty, 4-channel 4-20ma retransmission, dual 24vdc sensor power supply
dual serial communication (rs232 rs485), supports modbus rtu, kompatibilní s pc a mikro tiskárnou současně
velkokapacitní úložiště blesku, kompletní ochrana proti vypnutí parametrů a historických záznamů, Hardware clock with low drift
supports usb disk offline data export and firmware upgrade, kompatibilní s 1g ~ 32g průmyslový u-disk
zabudovaný profesionální výpočet průtoku, kompenzace teploty a tlaku pro paru, akumulace průtoku zemního plynu a kapaliny

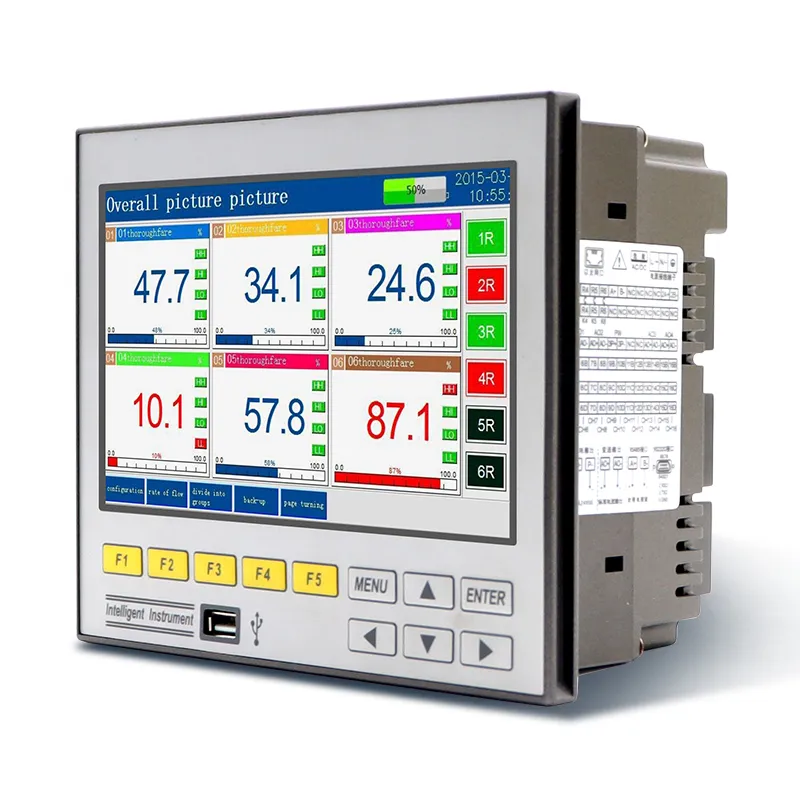

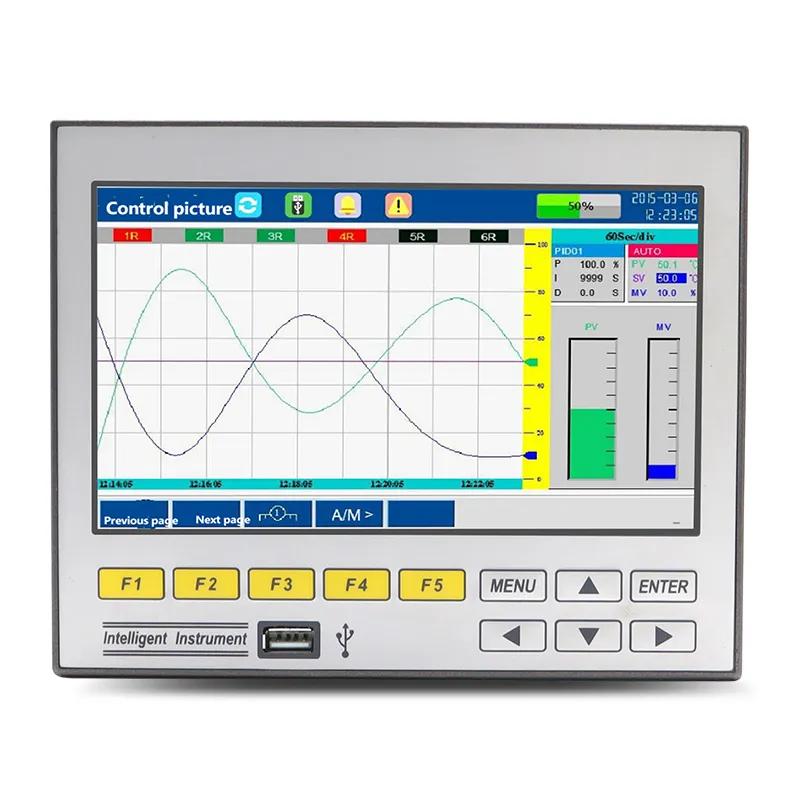

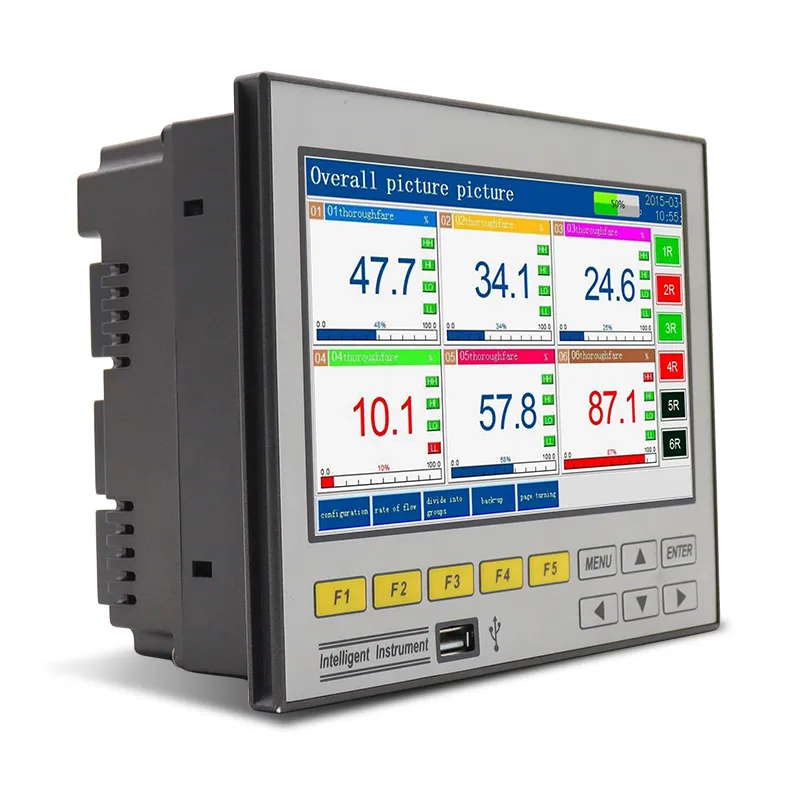

více režimů zobrazení: digitální tabulka, barový graf, reálná a historická křivka, nezávislá ovládací obrazovka pid
standard 138 × 138mm panel cut, wide ac/dc dual power supply, stable for harsh industrial environments
multi-level password authority management, oddělené oprávnění operátorů a správců, aby se zabránilo manipulaci parametrů

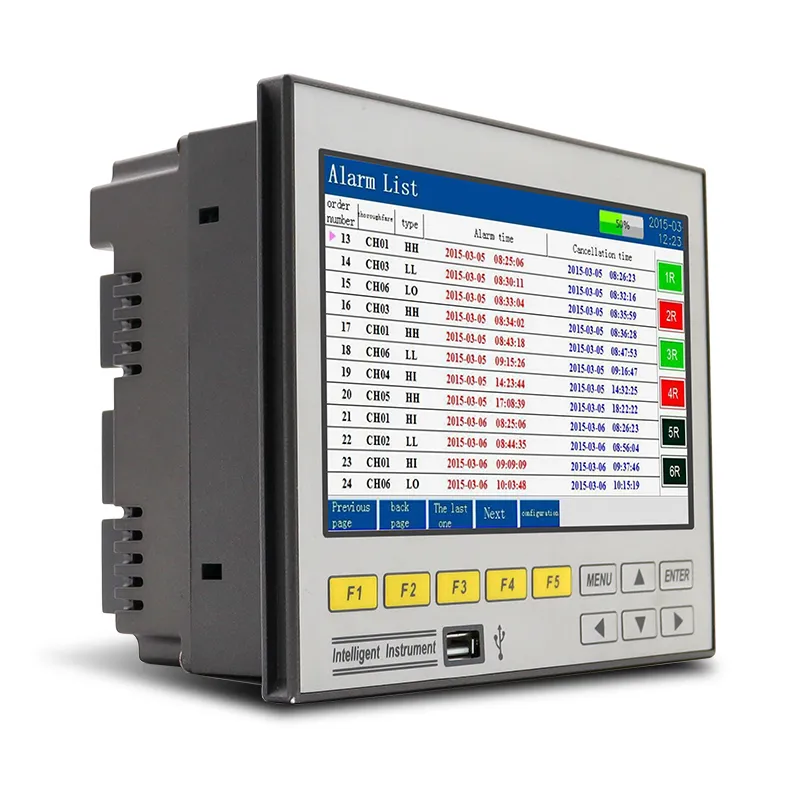

úplné úložiště protokolu: záznamy poplachu, výstupní protokoly a provozní záznamy mohou být dotazovány a vytištěny

Specifikace dataloggeru GT71R

Displej	7palcový plnobarevný TFT LCD (800*480 bodů) Zobrazení v reálném čase: ±0,2% z rozsahu; Výběrová přesnost: ±0,2% škály
Procesor	Výkonný 32bitový RISC jádro ARM Cortex‑M3 zajišťuje vícekanálové sběr, záznam a zobrazení signálů i vícekanálové hlášení alarmů
Úložný modul	Velkokapacitní paralelní paměť NAND FLASH uchovává historická data, řadová FRAM paměť slouží k uložení klíčových informací, jako jsou parametry systémové konfigurace

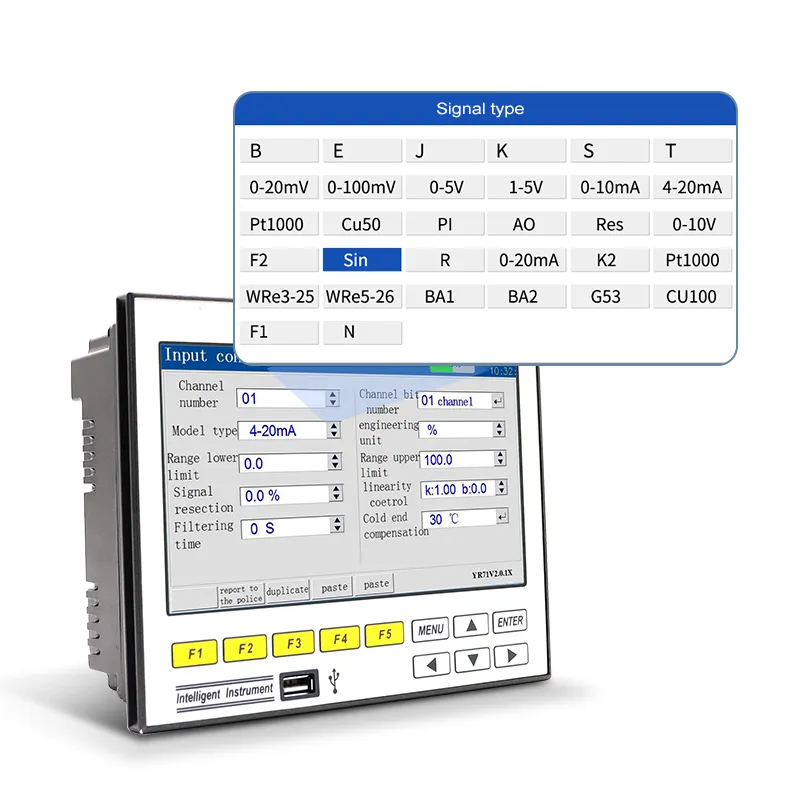

Vstupní funkce	Vstupní specifikace: Plně izolovaný univerzální vstup, max. 16kanálový analogový vstup
	Vstup napětí: 0–5 V, 1–5 V, 0–20 mV, 0–100 mV
	Vstup proudu: 0–10 mA, 4–20 mA, 0–20 mA
	Vstup odporu: Res (0~400 Ω)
	Termistor: PT100, Cu50, G53, Cu100, BA1, BA2 (vyžadována třívodičová vyvažovací metoda, vodící odpory <10 Ω)
	Teploměrné členy: S, B, K, T, R, E, N, J
	Radiační pyrometr: F1, F2
	Volfrám‑renium: WRe3‑25, WRe5‑26; Na vyžádání jsou k dispozici i další vstupy signálů (např. D1/P1)
Výstupní funkce	Výstup pro rozvod: Podporuje 3 skupiny izolovaného rozvodu napětí vysílače +24V DC, každá skupina poskytuje proud do 60 mA, podporuje také rozvod 12V DC a 5V DC
	Výstup pro přenos: Podporuje 4-kanálový standardní proud 4-20ma přenosový výstup
	vhodný pro nabytí zobrazovacími nástroji nebo dcs/plc, realizuje přenos signálu na dlouhé vzdálenosti
	výstup relé alarmu: max. 6 kanálový signál pro relé, kontaktní kapacita 1a @ 250vac/1a @ 30vdc
	nastavitelný pro horní horní hranice, horní hranice, dolní hranice, lower-lower limit alarms
communication & printing	communication interface: rs232c and rs485 optional, podporuje protokol modbus rtu
communication & printing	tiskové rozhraní: RS232C lze přímo připojit k mikrotiskárně, přenosová rychlost 1200
Funkce záznamu	Kapacita záznamu: 64/128/192/248MB (kapacita FLASH volitelná)
	Interval záznamu: 1 sekunda až 240 sekund, celkem 11 možností: 1/2/4/8/12/24/36/60/120/180/240 sekund – volitelně
	Doba záznamu: Délka záznamu závisí na kapacitě paměti FLASH, počtu vstupních bodů a intervalu záznamu, vzorec je následující: (Jednotky dosazených hodnot musí být v souladu s jednotkami ve vzorci) Počet zaznamenaných dní = (Kapacita paměti FLASH (MB) × 1024 × 1024 × interval záznamu (v sekundách))/(počet kanálů × 16 × 24 × 3600)
Přenos dat	Zálohování a přenos dat: Podporuje USB 1.1, 2.0 USB flash disky, Podporuje USB disky o kapacitě 1 až 32 GB pro přenos dat
Zdroj napájení	100–240 V střídavého proudu (jmenovité napětí 220 V), napájení střídavým proudem 50/60 Hz, podpora napájení stejnosměrným proudem 24 V
Funkce ochrany	Ochrana při výpadku napájení: Vestavěná paměť chrání parametry a historická data, která jsou po výpadku napájení trvale uložena
Funkce ochrany	Ochrana času: Integrovaný hardwarový časoměřič pracuje přesně i po výpadku napájení
Provozní prostředí	Teplota: 0–50 °C (vyhýbejte se přímému slunečnímu záření) Vláha relativní: 0–85% r. vl. (bez kondenzace) Nadmořská výška: <2000m
Prostředí při přepravě a skladování	Teplota: -20–60 °C (vyhýbejte se přímému slunečnímu záření); Vláha: 5–95% r. vl. (bez kondenzace)
Vlastní hmotnost přístroje	≤1,5 kg

diagram of gt71r data logger

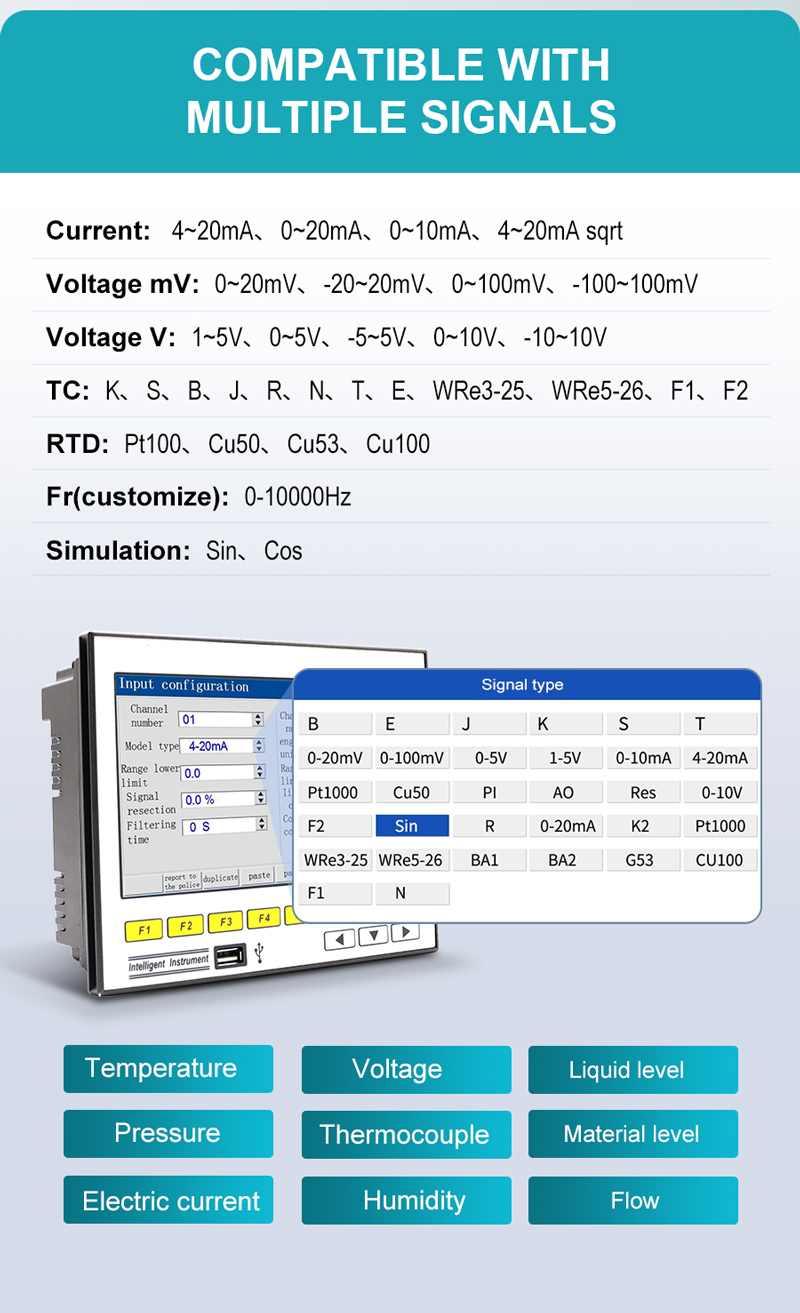

GT71R Data Logger for Process of Instrumentation

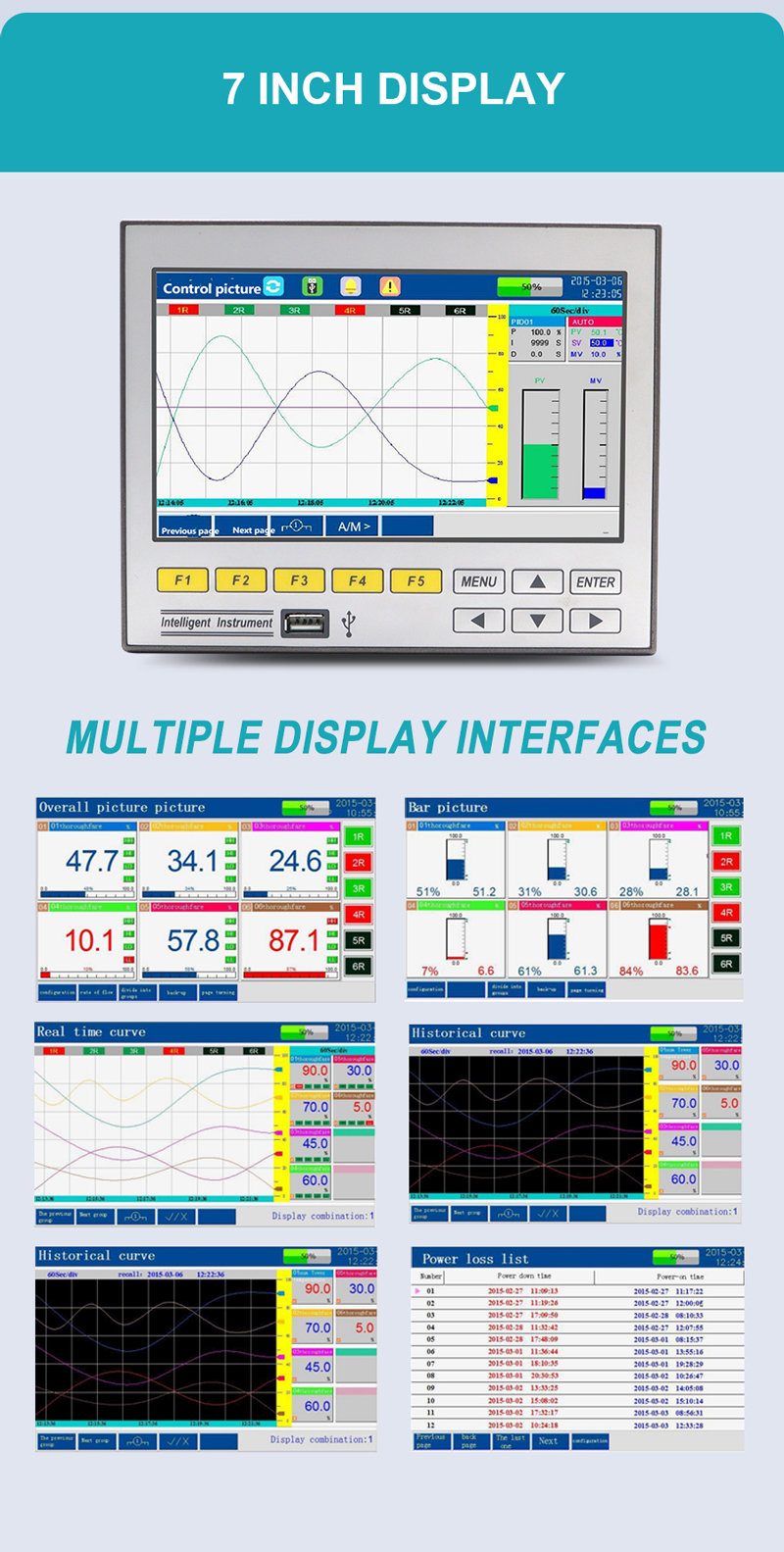

GT71R Data Logger for Process Instruments Controls
