Z čeho se skládá průtokoměr turbíny?

turbine flowmeter is a type of velocity flowmeter, also known as a impeller flowmeter. Je založena na zásadě zachování úhlového hybnosti.

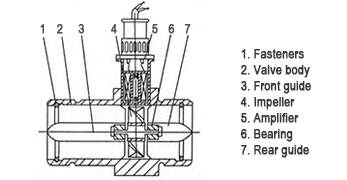

struktura průtokoměru turbíny je znázorněna na obrázku níže. Když tekutina proudí potrubím, zasahuje čepele turbíny, což způsobuje, že se turbína otáčí. Rychlost otáčení turbíny se liší od průtoku. Průtok se vypočítá z otáčky otáček turbíny a počítá se a zobrazuje se na sekundárním přístroji. Tento signál může odrážet jak okamžitý, tak kumulativní průtok (nebo celkový průtok). Také lze převést na standardní signál pro dálkový přenos. Kromě toho může být výstup impulsního frekvenčního signálu ze strany senzoru používán nezávisle na počítači, čímž se průtokoměr nahrazuje nástrojem pro zobrazení průtoku, aby se dosáhlo hustoty, teploty a kompenzace tlaku, ukazující objemový nebo hmotnostní průtok tekutiny. Je to jeden z vyspělejších a vysoce přesných průtokoměrů, které jsou v současné době k dispozici.

součásti
průtokoměr turbíny se obvykle skládá z usmerňovače, přístrojové sekce, snímače a předzosilňovače.

usmerňovač je zařízení nainstalované v potrubí proti průtokoměru pro odstranění nebo snížení různých neaxisymetrických a pulzujících toků, jako jsou víry a excentricita. Sekce přístrojů odkazuje na potrubní sekci, která zahrnuje usměrňovač, úseky rovného potrubí proti proudu a po proudu, a průtokoměr.
senzor je zařízení, které převádí rotaci rotoru na elektrický signál. Turbína a její sestava (včetně předních a zadních vodicích rámů, ložisek, pouzdra a předzosilňovač), která v turbínovém průtokoměru pociťuje rychlost tekutin, se obecně označují jako senzory průtoku turbíny.
předzosilňovač zesiluje a tvaruje elektrický signál senzoru, aby generoval výstupní signál. Část výstupního signálu pro zpracování a přeměnu signálu se nazývá sekundární přístroj nebo zobrazovací přístroj.
