Průtokoměr plynů vortex

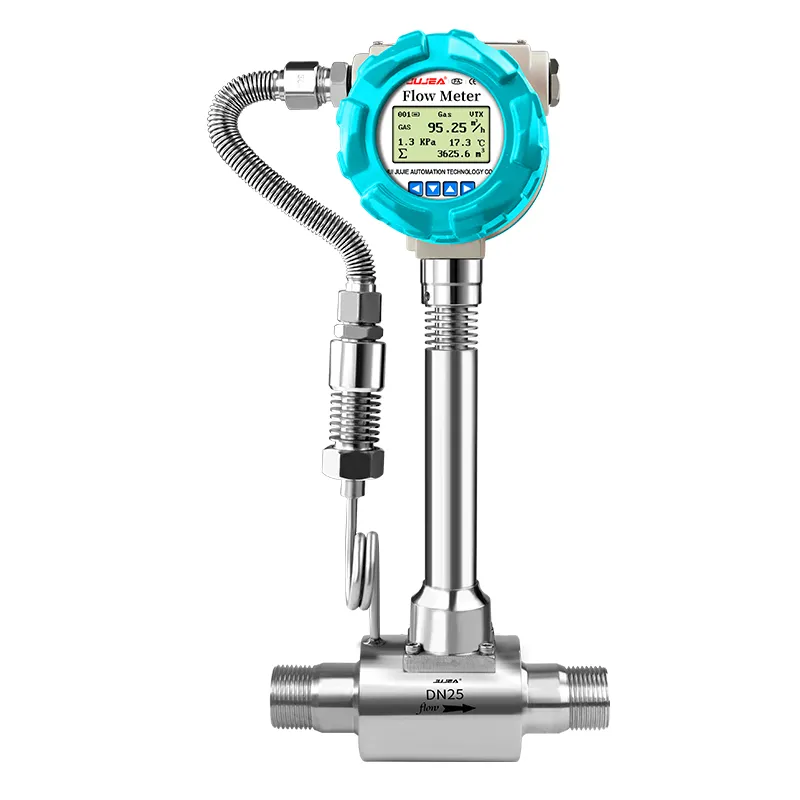

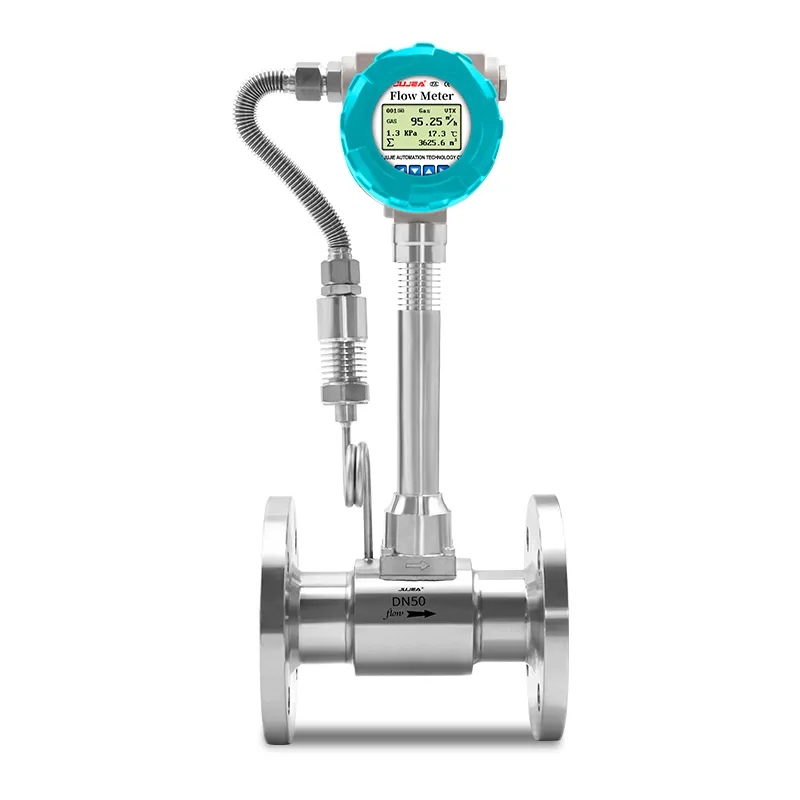

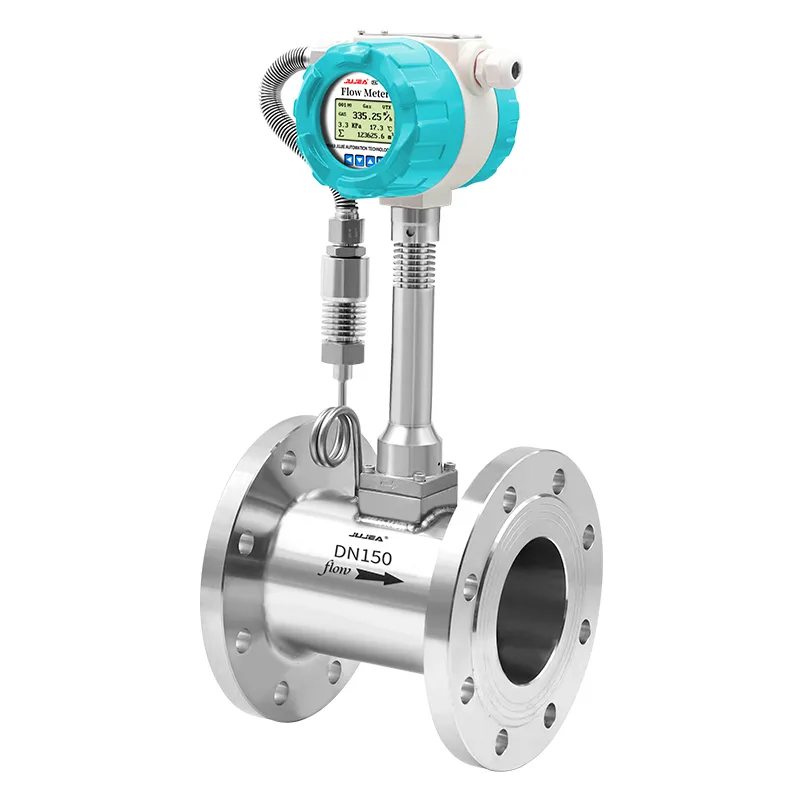

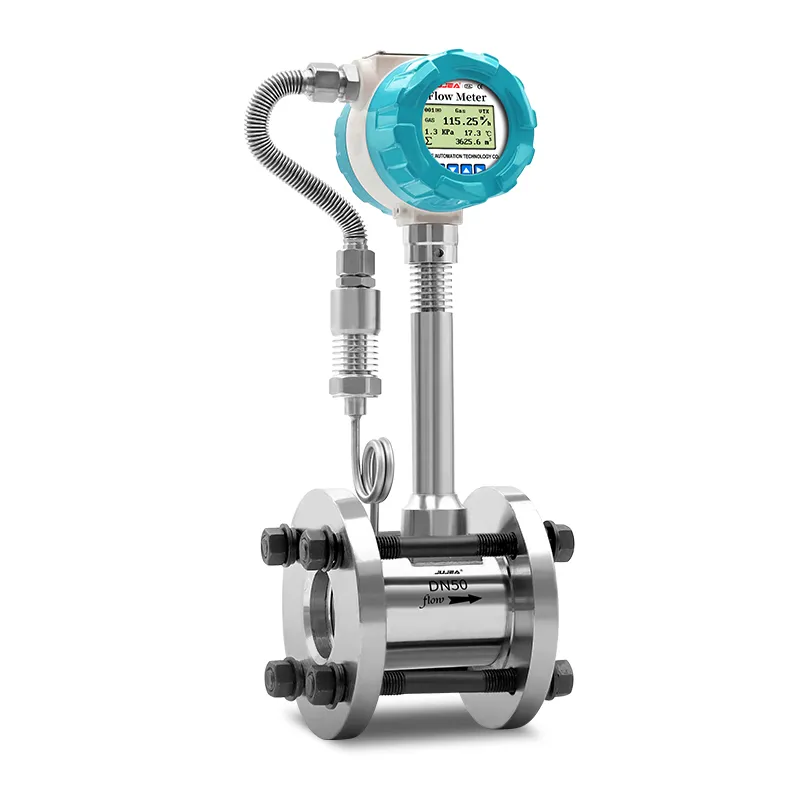

this vortex gas flow meter works on the karman vortexprinciple, equipped with integrated temperature and pressuresensors for automatic gas compensation. Zkonstruovaný z nerezavějící oceli bez pohyblivých dílů dodává ukazatele průtoku stabilního objemu a vyhovuje měření dusíku, kompresního vzduchu a průmyslového potrubí paliva.

vlastnosti proudového průtokomu vortex plyn

vestavěný automatický kompenzační modul teploty a tlaku pro výkon přesného standardního objemu plynu.
plná zvlhčená díla z nerezavějící oceli, odolnost proti vysoké teplotě a tlaku pro různé průmyslové plyny.
žádné vnitřní pohyblivé části, nízké oděrky a dlouhá životnost s malou údržbou.
široký poměr měření, pokrývá pracovní podmínky s nízkým až vysokým průtokem plynu.
více výstupů signálu: 4-20ma, pulse a rs485 pro automatizované řídicí systémy.
standardní příruby/svorka/závit připojení, snadná instalace pro potrubí dn15 ~ dn300.

specifikace průtokoměru černého plynu

jmenovitý průměr dn	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300...
tlak	1,6 mpa (pro tlak vyšší než 1,6 mpa, pořadí podle dohody)
střední a teplotní	střední: kapalina, obecný plyn, para; teplota: -20~250℃; 250~350℃
Materiál těla	SS304; SS316L (objednávka dle dohody)
Přípustné vibrace zrychlení	0,2 g
Přesnost	Třída 1,0; Třída 1,5; Třída 2,5
Poměr rozsahu regulace	1:6; 1:10; 1:20
Napájecí napětí	Lithiová baterie 3,6 V; stejnosměrné napětí 24 V
Výstupní signál	Impuls, 4–20 mA, RS485, protokol Hart
Značení pro výbušné prostředí	ExdII CT6 Gb
Třída ochrany	IP65; IP68
Okolní podmínky	Teplota: -20~55 °C; Relativní vlhkost: 5~95 %; Atmosférický tlak: 86~106 kPa
Displej	Bez displeje; LCD displej
Elektrické rozhraní	M20×1,5; NPT 1/2
