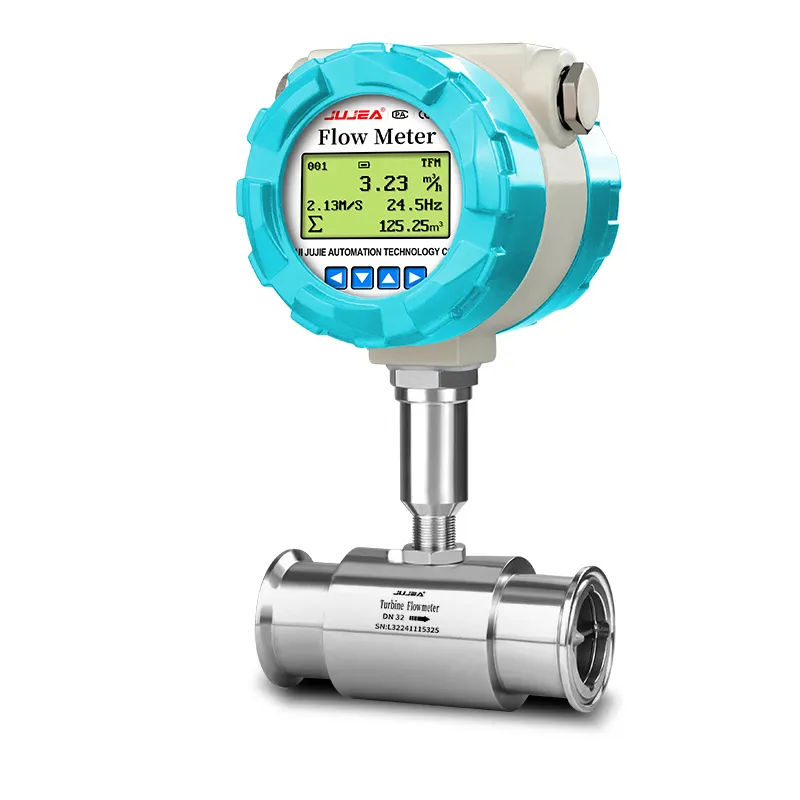

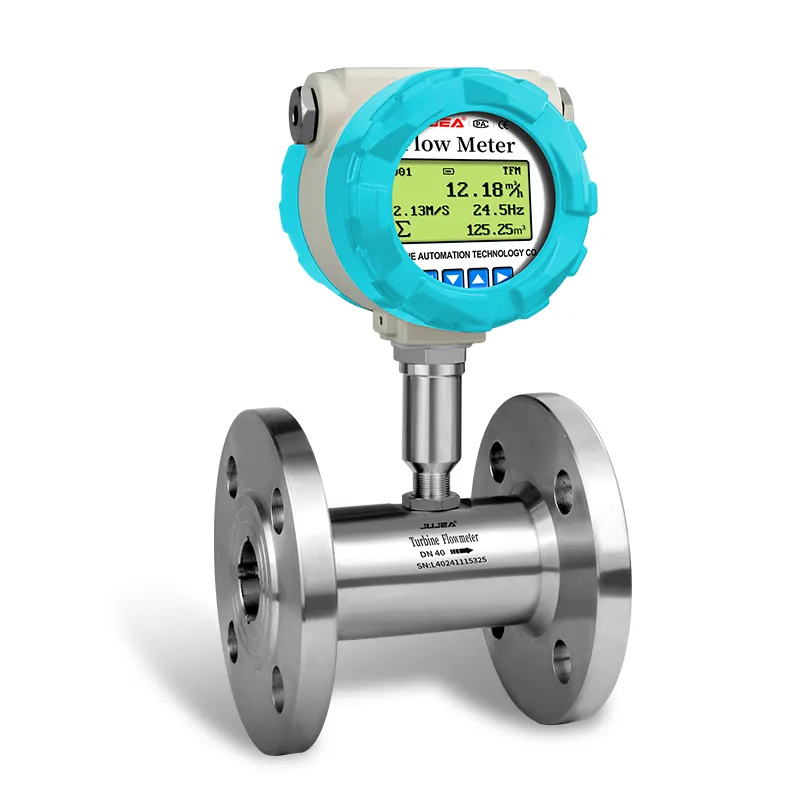

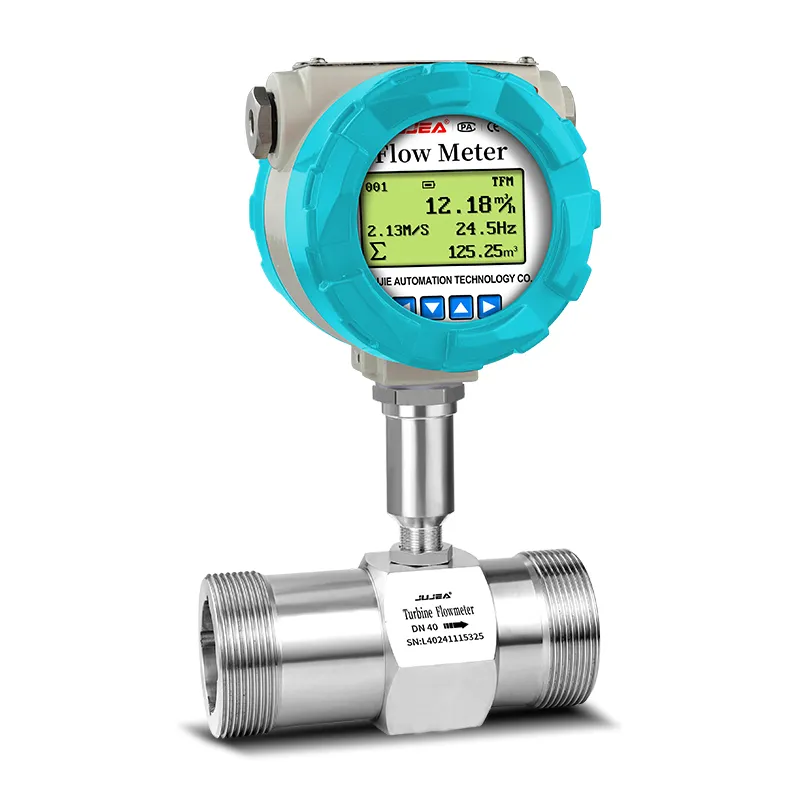

Průtokoměr tekuté turbíny

high-precision gtlwgy series turbine flowmeter uses torque balancing technology to deliver ± 0.5% accuracy, excellent repeatability, and fast response. S robustním, lehkým designem s nízkou údržbou se bezproblémově integruje prostřednictvím 4-20ma, pulsu, 0-10v,0-5v nebo rs485 modbus. Pro náročné prostředí, vlastní možnosti zahrnují certifikaci exdiict6 gb odolnost proti explozi, odolnost proti vysoké teplotě až do 180 ° c, úroveň ochrany ip68 a modely ptfe odolné proti korozi.

vlastnosti průtokoměru tekuté turbíny

vysoká přesnost: dodává přesnost ± 0,5% s vynikající opakovatelnost.
rychlá odpověď: okamžitě zachycuje přechodné změny průtoku, ideální pro kvantitativní dávkování.
široký odbočovací poměr: provádí spolehlivě v širokém průtoku s nízkým poklesem tlaku.
kompaktní a robustní: lehký design s odolným krytem z nerezové oceli pro snadnou instalaci.
inteligentní integrace : podporuje multisignální výstupy včetně 4-20ma, Puls, a rs485 modbus.
tvrdé prostředí připraveno: volitelné exdiict6 gb výbušnou odolnost a 180 ° c vysoká teplota a ip68 vodotěsná pro náročné procesy.

specifikace průtokoměru tekuté turbíny

střední	žádné nečistoty, nízká viskozita, žádná silná korozní tekutina
standard	senzor průtoku turbíny (jb/T9246-2016)
postup	průtokoměr turbín (JJG1037-2008)
přístroj kaliber a připojení	příruby	DN15-DN200
	threaded	DN4-DN65
	clamp	DN4-DN100
flange	standard	HG20592-2009
	ostatní-mezinárodní	din, ansi, js
	ostatní-domácí	norma chemického průmyslu, norma strojů
závit	specificate	britská trubková závit (vnější závit)
závit	ostatní	vnitřní nitě, sférické nitě, npt nitě,
opakovatelnost přesnosti	přesnost	1,0 úroveň, 0,5 úroveň, 0,2 úroveň (Je třeba upravit)
opakovatelnost přesnosti	opakovatelnost	≤ 0,33%, ≤ 0,16%, ≤ 0,067%
poměr rozsahu	1:6; 1:10; 1:20
kalibrace	kalibrační podmínky	standardní kalibrace průtoku kapaliny statická metoda kalibrace průtoku kapaliny okolní teplota 20 ℃ vlhkost prostředí 65%
použití	střední teplota	standardní konfigurace-20 ℃ ~ 100 ℃ t1 (obecný typ, customized) -20 ℃ ~ 120 ℃ t2 (typ vysoké teploty, individuální) -20 ℃ ~ 150 ℃ t3 (typ vysoké teploty, individuální) -20 ℃ ~ 180 ℃
	teplota	-20 ℃ ~ 60 ℃
	vlhkost	5% ~ 90%
	tlak	86kpa ~ 106kpa
výstupní funkce	signál	pulsní signál, 4-20ma signál
výstupní funkce	výstup	komunikace rs485, hart protokol
napájecí zdroj	vnější výkon	+ 24vdc, vhodný pro výstup 4-20ma, výstup pulsu, rs485,
napájecí zdroj	vnitřní výkon	1 sada 3,6 v 19ah lítiové baterie
signální rozhraní	n typ	hissman konektor din43650 nebo letecký konektor cx165p
signální rozhraní	celý rozsah	vnitřní závit m20 × 1.5
odolný proti výbuchu	důkaz proti výbuchu třída exd + c t 6 gb
ochrana	stupeň ochrany ip65

diagram průtokoměru tekuté turbíny

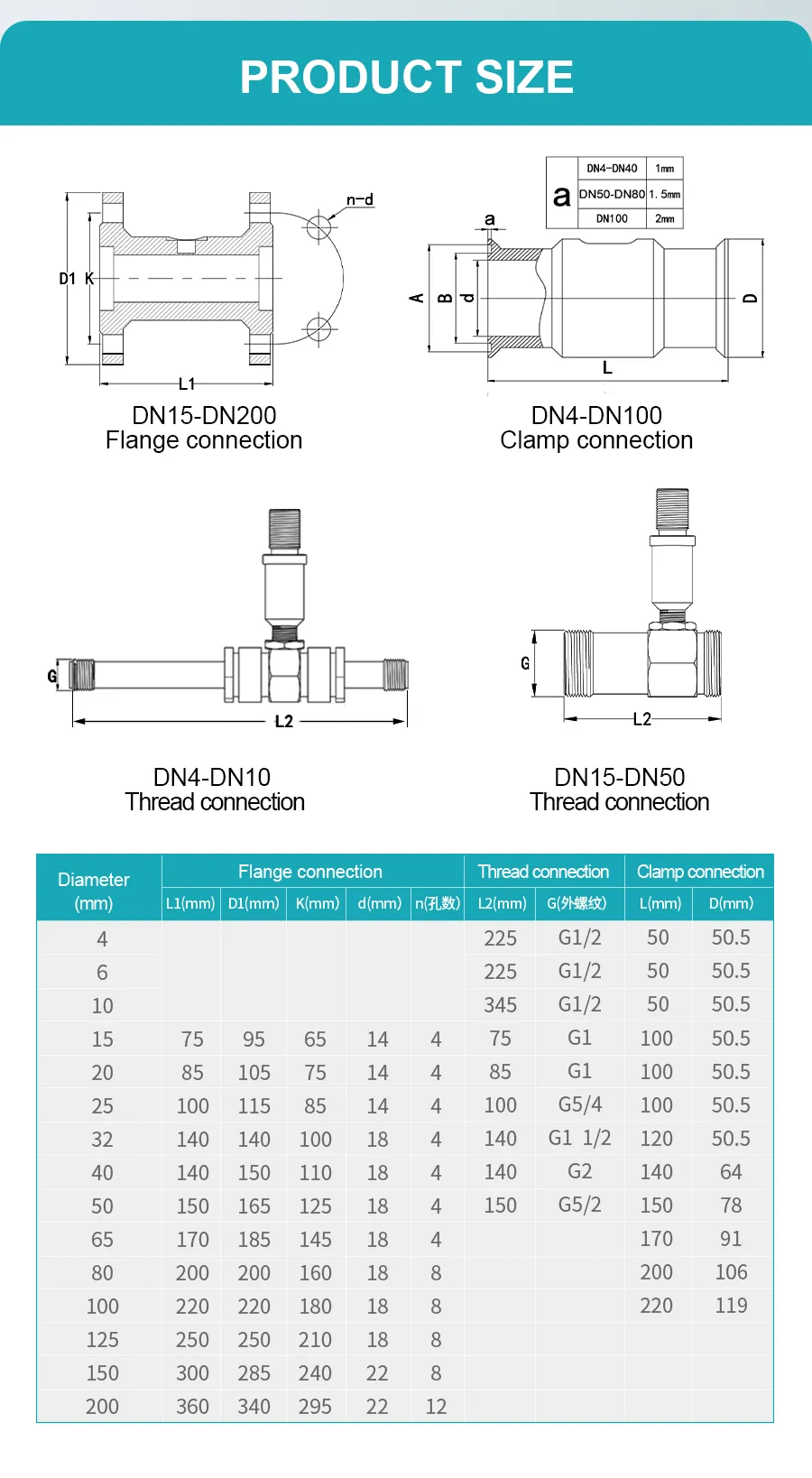

product size
