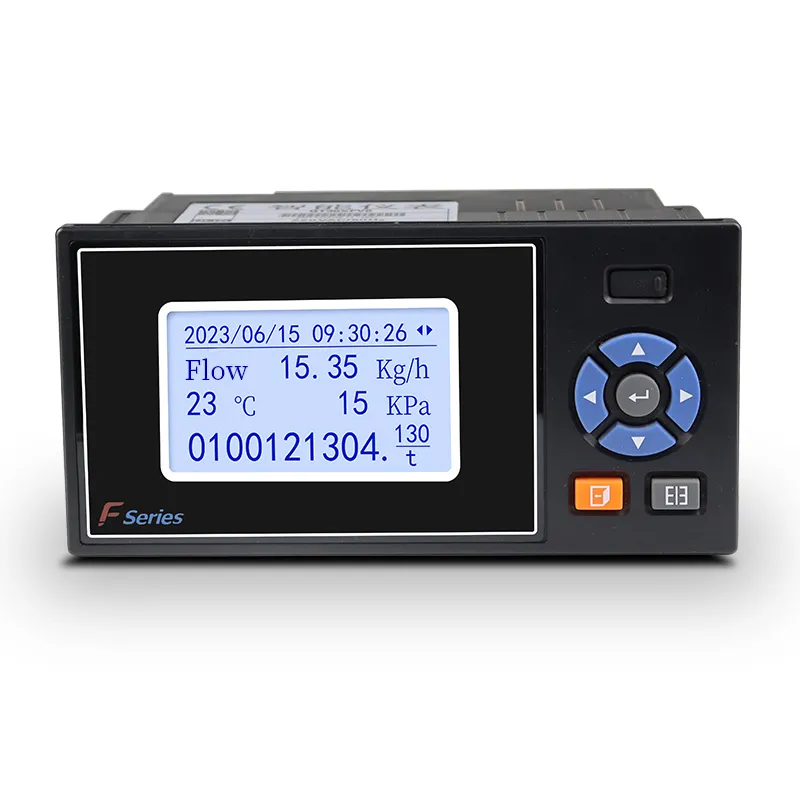

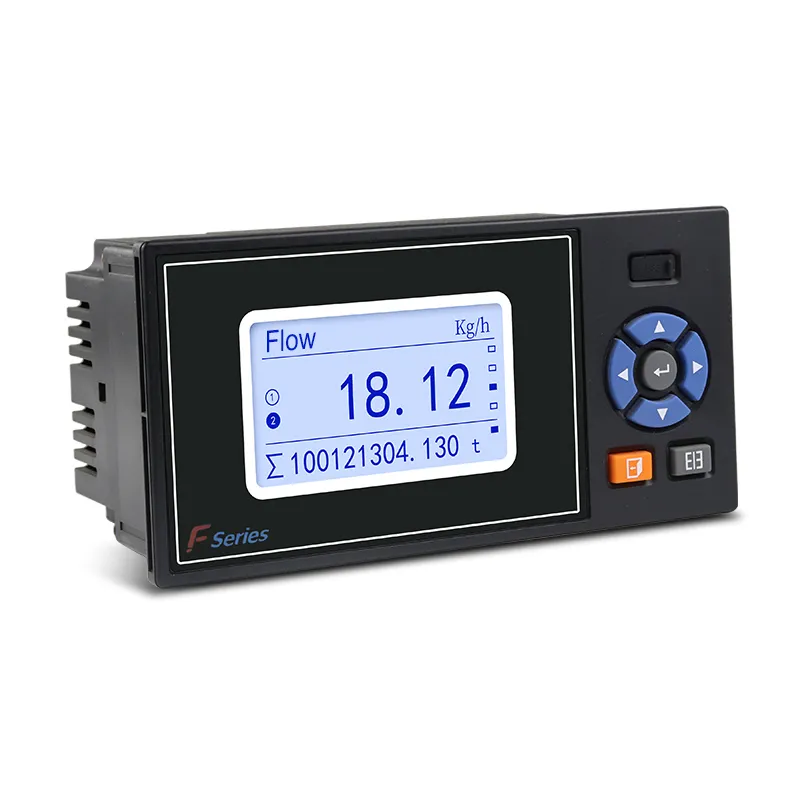

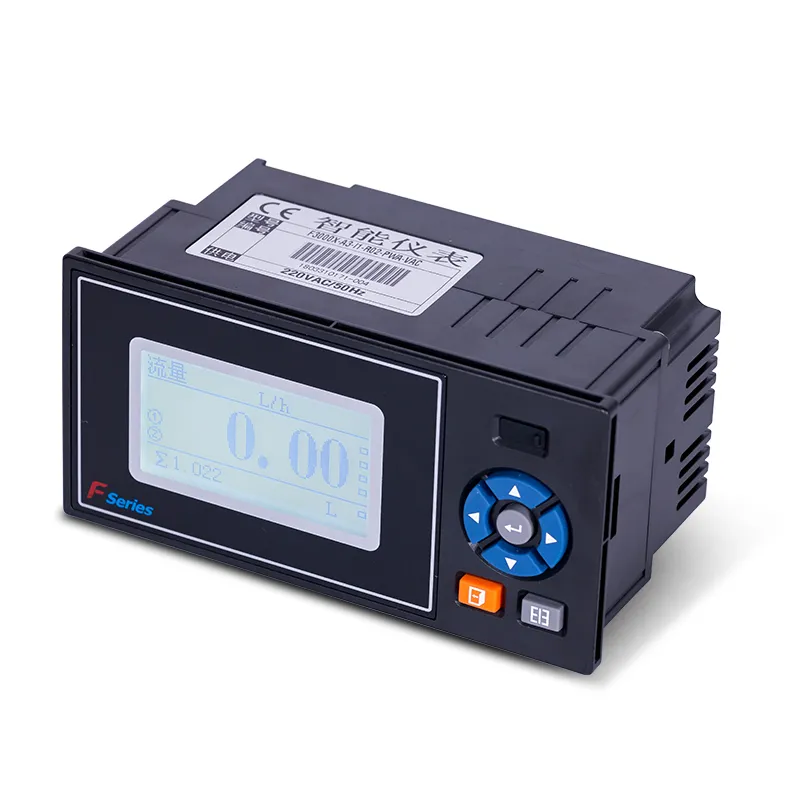

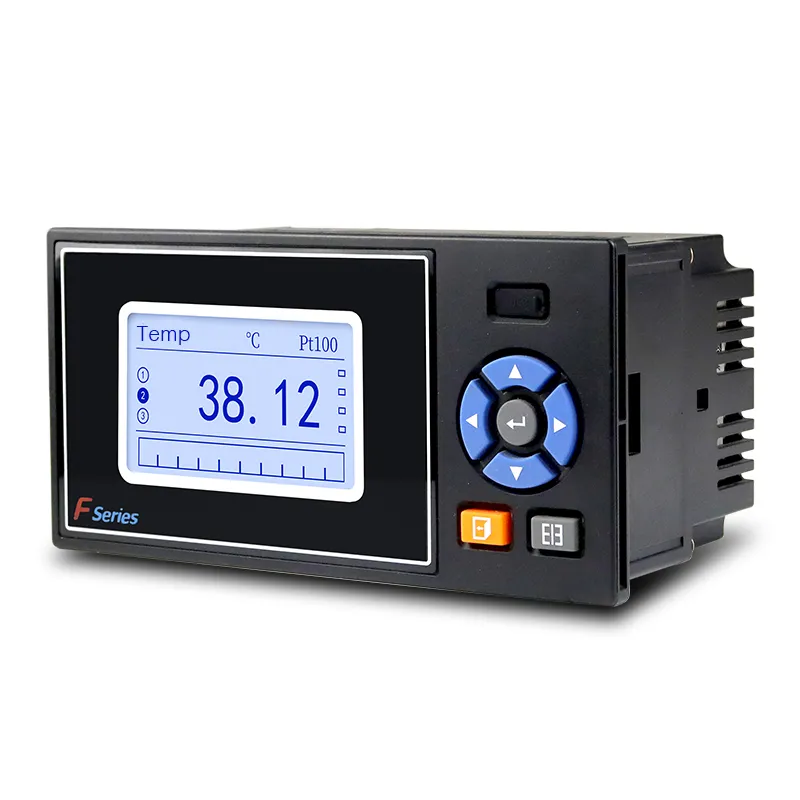

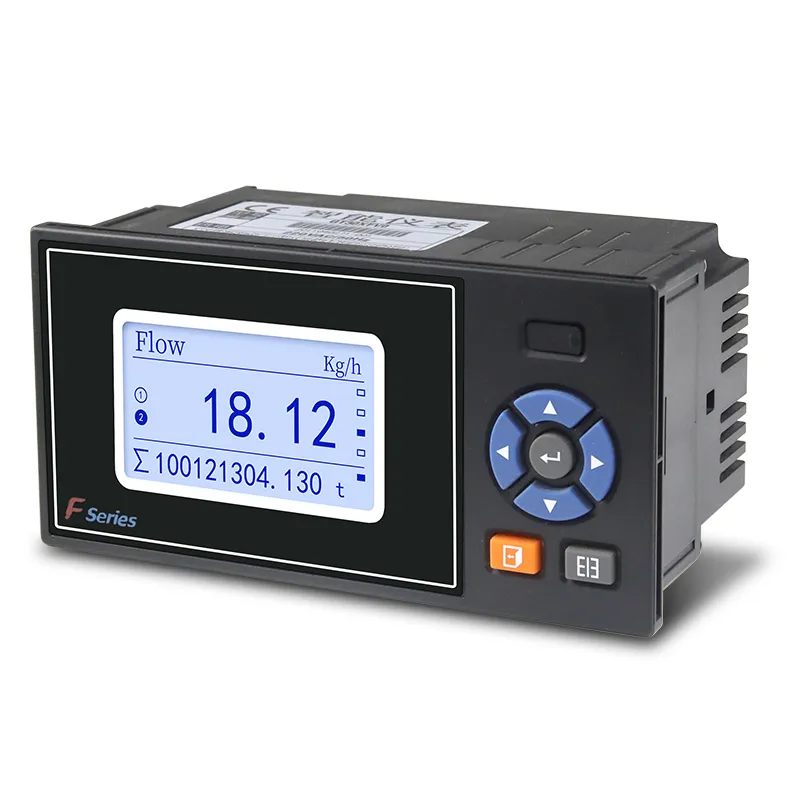

Gt30xf tok totalizer

gt30xf intelligent flow totalizer adopts arm chip, supporting pulse/4-20ma flow & pt100 temp signals. It realizes steam/gas temperature-pressure compensation, stores shift/daily reports, with rs485 modbus for industrial flow metering.

features of gt30xf flow totalizer

high-performance arm Cortex-M3 core, ± 0,2% fs high measurement precision
multi-signal input: pulse, 4-20ma flow, pt100 temperature and pressure signals
professional fluid compensation algorithm for steam, zemní plyn a obecný plyn
zabudovaná nouzová kompenzace v případě, že signály teploty a tlaku neunikají ztrátám výpočtů
kompletní ukládání dat: směnné/denní/měsíční/roční kumulativní zprávy, Výstupní protokoly
zálohování disku usb pro export všech záznamů měření a konfiguračních parametrů
mnohočetné komunikace: rs485/rs232 modbus rtu, podporuje funkci tisku načasování
až 3 relé alarmové výstupy pro vysoký/nízký průtok, teplotní a tlakové prahové hodnoty
zobrazení ladicího signálu raw na obrazovce pro rychlou kalibraci a řešení problémů v poli
vložená montáž panelu, wide voltage ac/dc napájecí zdroj pro různé průmyslové objekty

specifikace gt30xf flow totalizer

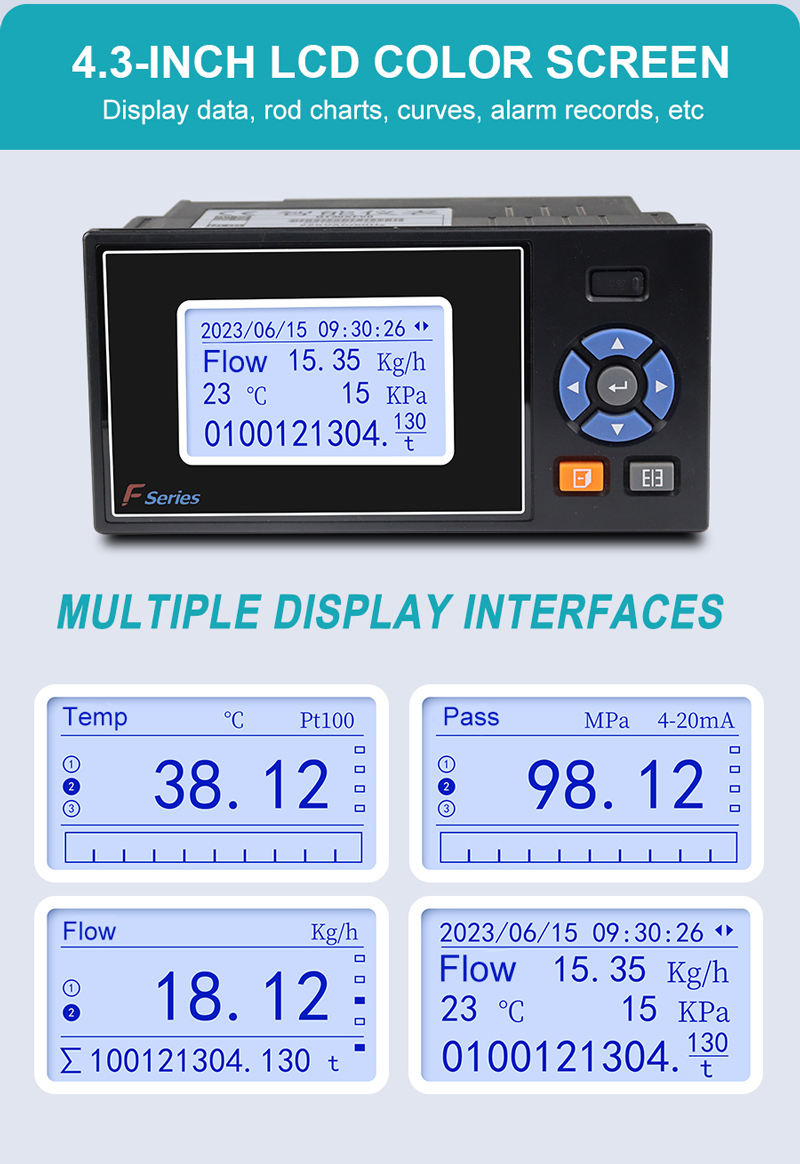

screen		128*64 dot matrix monochromatický lcd displej (lcd)
přesnost		přesnost zobrazení a měření: ± 0,2% f. s.
processor		high-performance arm Cortex-M3 32-bit risc core

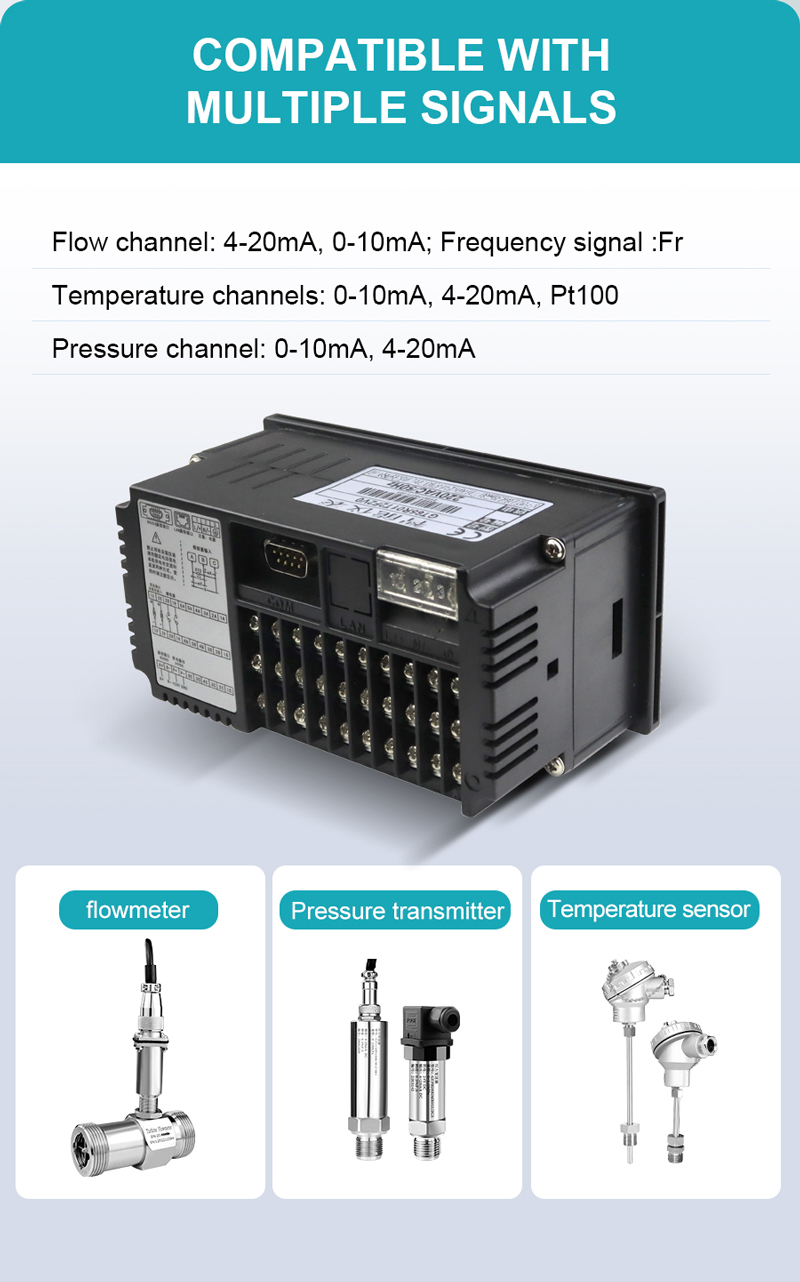

vstupní funkce	průtokový kanál	analogové signály: 4-20ma, 0-10ma atd.; frekvenční signál: fr (rozsah: 0,0-5000,0 hz, nízká úroveň <1v, vysoká úroveň ≥ 5v)
	teplotní kanál	4-20ma, 0-10ma, pt100,
	tlakový kanál	4-20ma, 0-10ma, Atd.
výstupní funkce	distribuční výstup	poskytuje 1 sada (f12) 12vdc a 2 sady (q24, p24) maximální výstupní proud na kanál 30ma
	přenosový výstup	podporuje 1 kanál standardního výstupu proudu proudu (zdroj volitelný), nosnost 500Ω (max)
	relé výstup	podporuje až 3 kanály relé výstupu, hodnocení kontaktu 3a @ 250vac/3a @ 30vdc, Konfigurovatelné high-high, high, low-low alarms
komunikační rozhraní		rs232c nebo rs485, podporuje protokol modbus rtu, rychlost baud (1200, 2400, 4800, 9600)
report backup and transfer		supports usb2.0 protocol, podporuje kumulativní přenos hlášení pomocí disku u od 1g do 32g
napájení		výchozí 220vac/50hz ac výkon zásobování, podporuje napájení 24vdc nebo 12vdc dc (Zadejte při objednávce napájecího napájení dc)
pracovní prostředí		provozní teplota: 0 ~ 50 ℃ (vyhněte se přímému slunečnímu světlu) provozní vlhkost: 0 ~ 85% r.h (bez kondenzace) výška:<2000 m
čistá hmotnost nástroje		≤ 1.0kg
jazyk		čínština a angličtina dvoujazyčná

diagram of gt30xf flow totalizer

GT30XF Flow Totalizer for Industrial Instrumentation and Control

GT30XF Flow Totalizer for Instrumentation and Process Control
