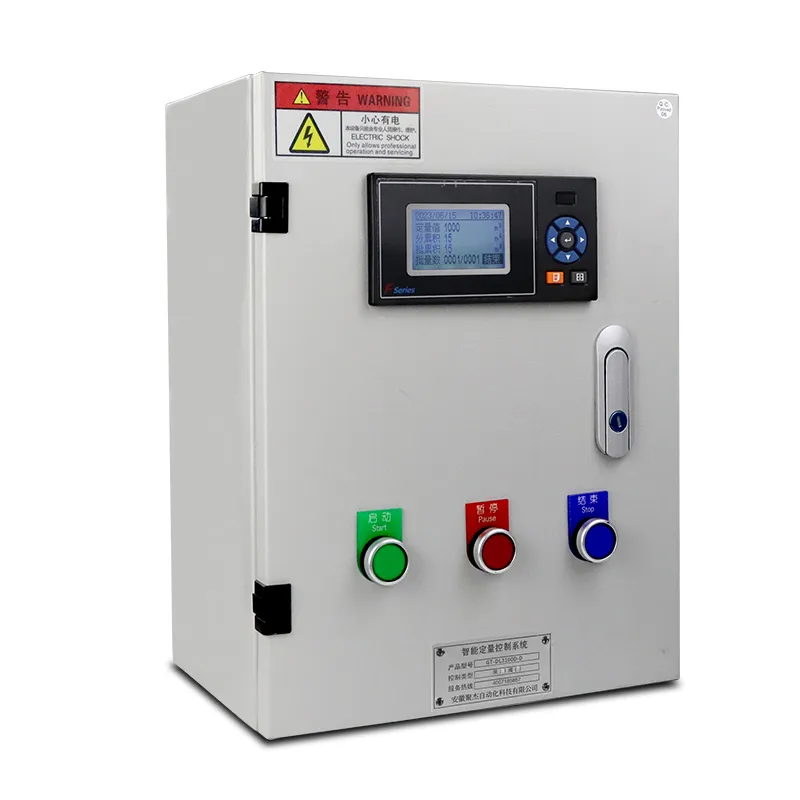

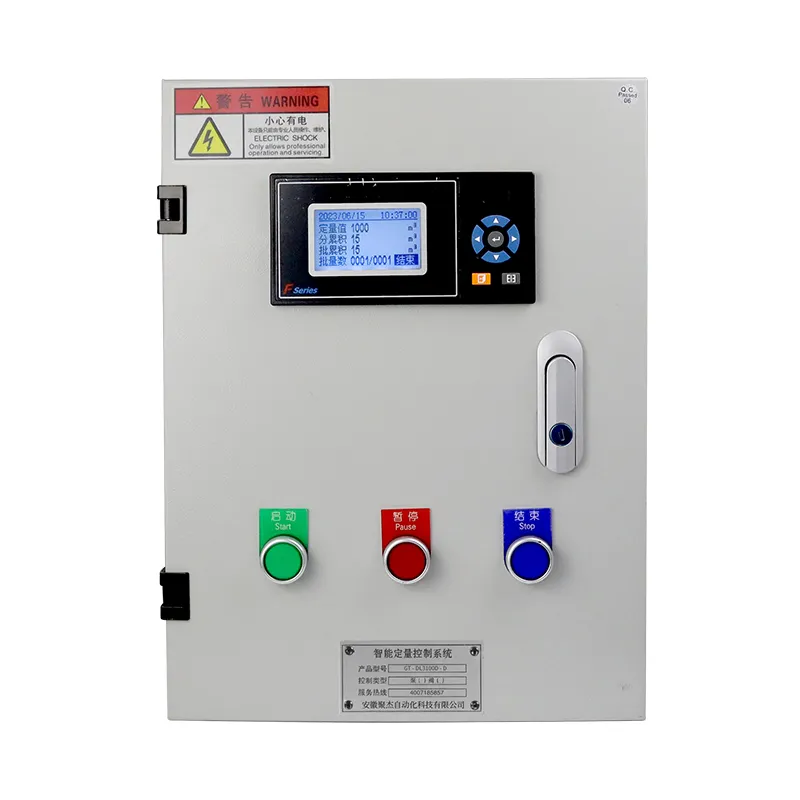

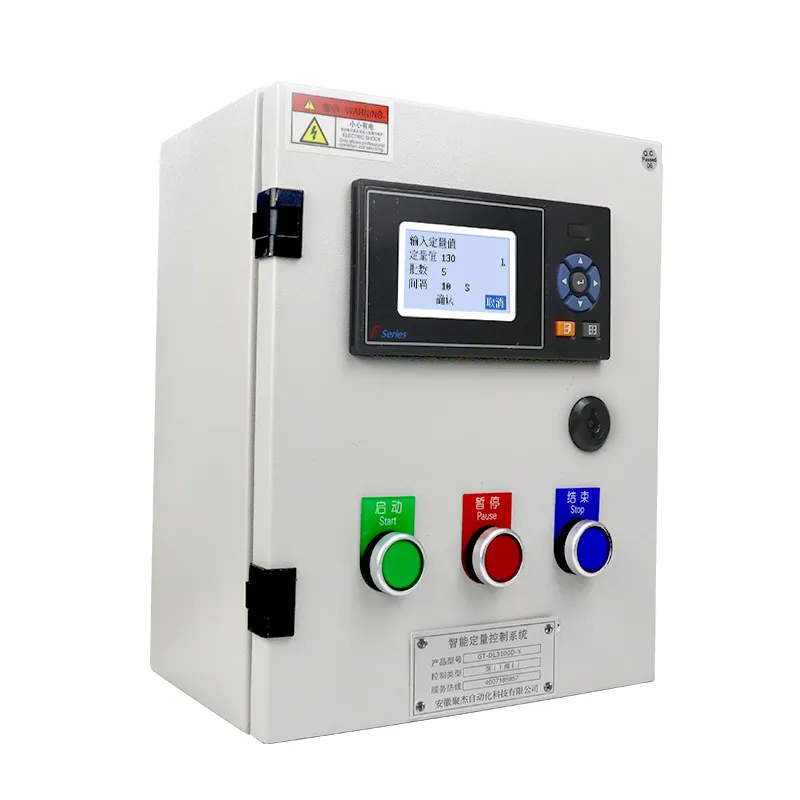

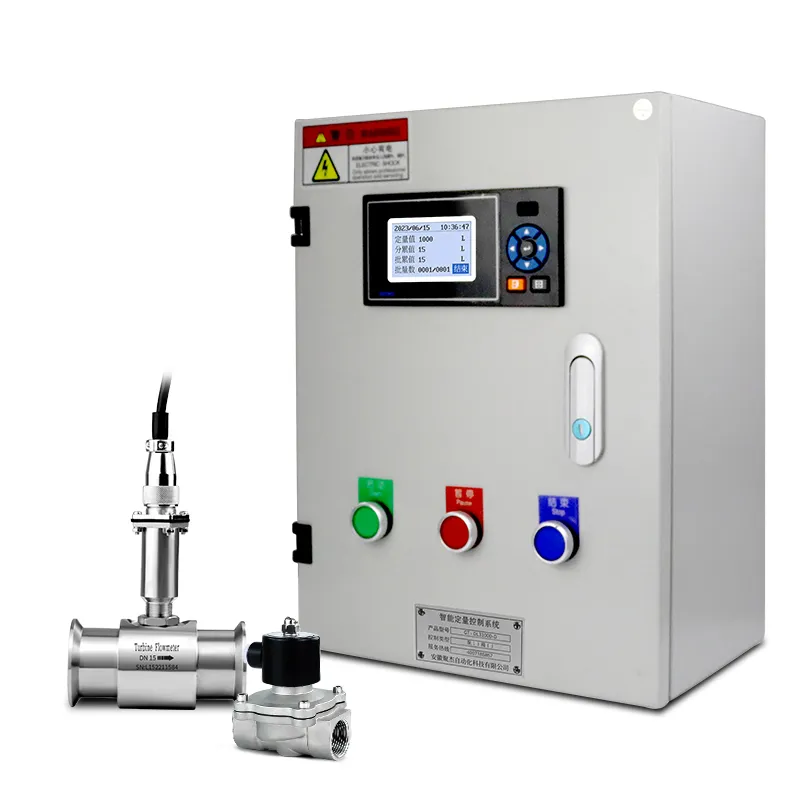

Řadič šarže f31d

the f31d batch controller adopts arm Cortex-M3 chip, matching pulse/4-20ma flowmeters. Podporuje přesnou kontrolu dvojitého ventilu a čerpadla, uchovává dávkové/denní/měsíční průtokové protokoly, funkce rs485 modbus komunikace a lcd displej pro chemické, potravinové kapaliny kvantitativní dávkování.

vlastnosti dávkového řadiče f31d

vysoce výkonné jádro arm Cortex-M3, ± 0,2% fs high display precision
compatible with pulse, 4-20ma, pt100 průtokové/temp/tlakové vysílače
3-way relé výstup pro velké ventily, ovládání spojovacího zařízení pro malý ventil a čerpadlo
předem nastavená hodnota pro uzávěrku předem, aby se zabránilo překročení náplní
vícenásobné přepínání:----------------------------------------------------------------------------------------------------------------------l/m³/kg/t, podporuje kompenzaci hustoty plynu/kapaliny
zásoby šarže, denně, Měsíční a roční záznamy o kumulativním toku
duální komunikace rs485/rs232, modbus rtu podporovaný
vstavaný analotický převodový výstup 4-20ma pro sekundární přístroje
design, lehká a snadná instalace
kompletní filtrování chyb a funkce malého vypnutí signálu pro stabilní měření

specification of f31d batch controller

display	obrazovka	128*64 bodová matice šedo-bílá obrazovka s tekutými krystaly (lcd)
display	přesnost	přesnost zobrazení: ± 0,2% f. s.
processor	adopts high-performance arm Cortex-M3 32-bit risc core
vstupní funkce	průtokový kanál	analogové signály: 4-20ma, 0-10ma a jiné signály; frekvenční signál: fr (rozsah: 0,0-5000,0 hz, nízká úroveň ≤ 1v, vysoká úroveň ≥ 5v)
	teplotní kanál	0-10ma, 4-20ma, Pt100 a ostatní signály
	tlakový kanál	0-10ma, 4-20ma a ostatní signály
výstupní funkce	distribuční výkon	poskytuje 1 sada (f12) z 12vdc a 2 sady (q24, p24) s napájecím zdrojem senzoru 24vdc je maximální výstupní proud na kanál 30ma, mezi nimiž je průtokový proud 24v rozvod napájení (q24). rozvod napětí a tlaku 24v (P24) sdílet stejnou půdu
	přenosový výstup	podporuje 1 kanál standardního výstupu 4-20ma proudu proudu, s maximální nosností 500Ω
	relé výstup	podporuje 3 kanály relé výstupu, kontaktní kapacita 3a @ 250vac/3a @ 30vdc
komunikační funkce	komunikační rozhraní	poskytuje rs232c a rs485 dvě komunikační rozhraní pro uživatele, podporuje protokol modbus rtu, rychlost baud (1200, 2400, 4800, 9600)
komunikační funkce	tiskové rozhraní	rs232c se přímo připojuje k mikrotiskárně, rychlost napájení 1200
napájení	napájení ac	220vac/50hz napájení ac
napájení	dc napájecí zdroj	podporuje 24vdc (18vdc-36vdc) napájení dc; podporuje 12vdc (9vdc-18vdc) dc napájení
přesnost chyby	chyba hodiny	± 2 sekundy denně
pracovní prostředí (nepracují v hořlavém a korozním prostředí)	okolní teplota	0 ~ 50 ℃ (vyhněte se přímému slunečnímu světlu)
	okolní vlhkost	0 ~ 85% r.h (bez kondenzace)
	výška	<2000 metrů
čistá hmotnost nástroje	≤ 1.0kg

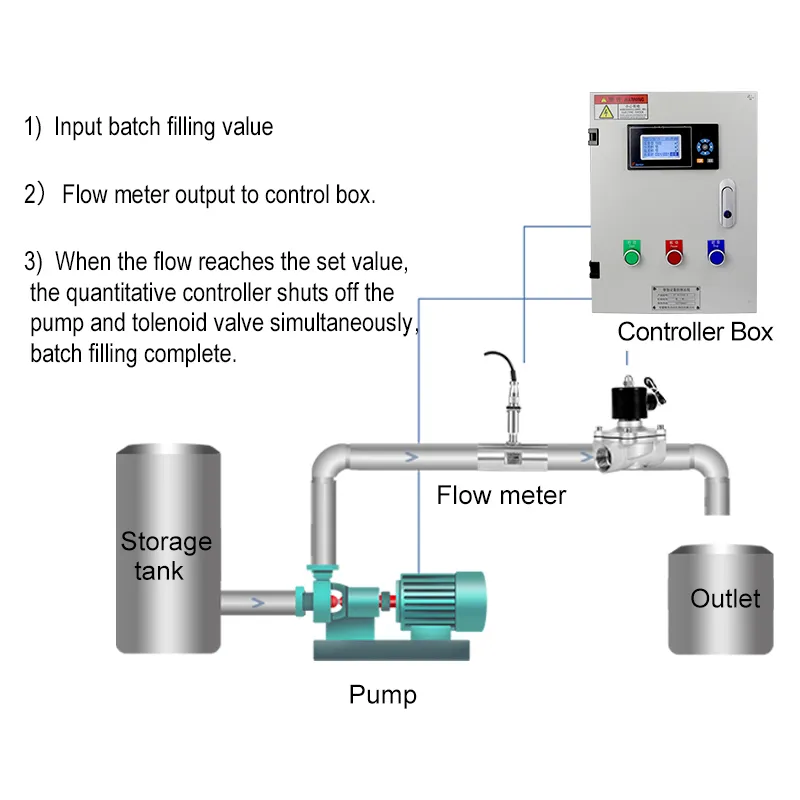

diagram of f31d batch controller

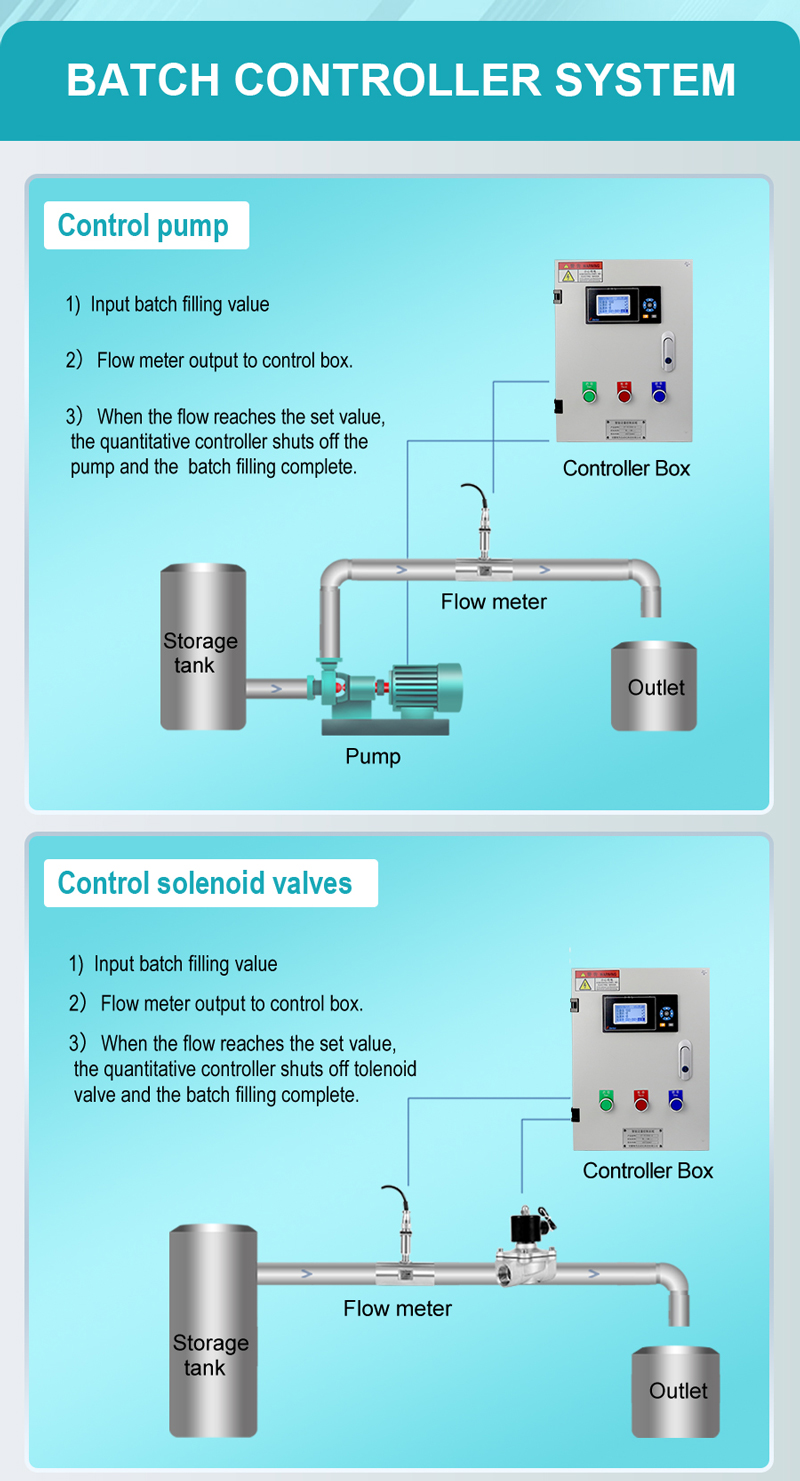

F31D Batch Controller for Flow Meter Batch Controller

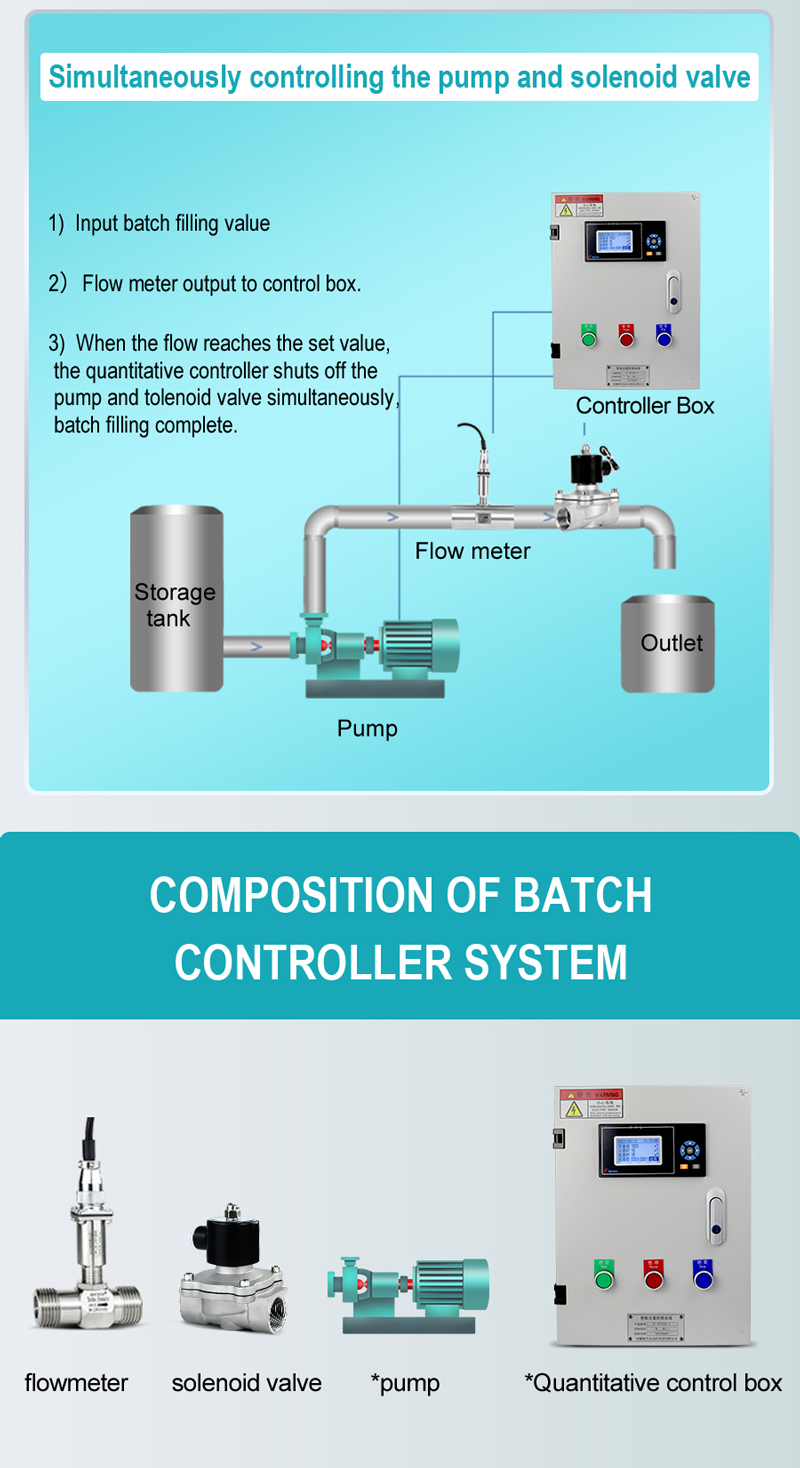

F31D Batch Controller for Liquid Batch Controller
